产品简介:
(点击小图查看大图)
BR16型高压标准电容器产品详细说明:

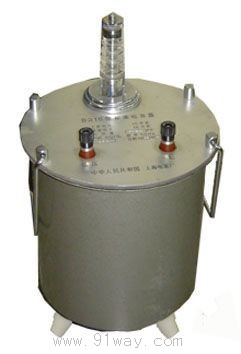

BR16型高压标准电容器
一.概述
BR16型高压标准电容器可用做: 做为交流电桥的高压测量标准。
做为高压电容器的标准。

二.技术数据
1.工作电压10000伏。
2.电容器的高压极与低压极只的电容量为标定值50±1微微法,介质损失角正切值不大于0.001。
3.尺寸及重量
标准电容器的尺寸:φ204×360毫米。标准电容器的重量:3.2公斤。
4.结构及原理
高压标准电容器,采用高工作电压,充六氟化硫气体(SF6),结构简单轻便灵巧并且可以携带。电容器一端用绝缘板固定,电容器的外壳与“E”接线柱相连接,电容器具有耐高压的绝缘支脚适用于电桥反接测量。

三.使用及保管
1.标准电容器在周围空气温度从+10℃至35℃及相对湿度30℃-80℃时运用。
2.在与高压交流电桥配套进行高压工作时的正接线法按图 2,反接线法按图 3。
3.定期检查:为保证电桥工作的正确性最好进行下列各种定期检查。每年至少二次试验标准电容器极板之间绝缘,为此要把电压输入到它的高压端子上,而接线柱《低压》及《E》相互连接起来,并且接地进行试验的电压为15000伏,试验5分钟。
4.电容器应保管在周围空气温度自+10℃到35℃,相对湿度在30-80%以下通风良好的仓库中,空气中不应有可致腐蚀性有害杂质。

BR16型高压标准电容器
BR16型高压标准电容器
