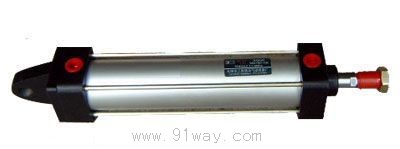

QGA系列无缓冲气缸产品详细说明：

QGA系列气缸是无缓冲装置的普通气缸，工作介质为经过净化处理的含油雾压缩空气。



标注说明:QGA①-②-③
①气缸内径 ②气缸行程 ③气缸安装形式 无记号：基本型 f：前法兰式
F：后法兰式 G：脚架式 B：中间摆轴式 S：尾部悬挂式

QGA系列无缓冲气缸基本参数:

气缸内径 （mm)	行程范围 (mm)	工作压力范围 (MPa)	周围介质温度 （℃）	理论作用力（N） （压力为0.4MPa时计算）
				推力	拉力
φ40	0～300	0.15～0.8	-10～80	500	450
φ50	0～300	0.15～0.8		780	700
φ63	0～800	0.15～0.8		1250	1120
φ80	0～800	0.15～0.8		2010	1880
φ100	0～1500	0.15～0.8		3140	2950
φ125	0～2000	0.1～0.8		4910	4720
φ160	0～2500	0.1～0.8		8040	7720
φ200	0～2500	0.1～0.8		12570	12250
φ250	0～2500	0.1～0.8		19640	19140

注：根据上表选用气缸时，应将理论推力和拉力增大15～20%
