产品名称: JGH刚体滑触线和低阻抗滑触线
型号规格: JGH刚体滑触线和低阻抗滑触线
  放大图片 放大图片
产品类别: 常规产品 -- 电线电缆 -- 滑触线集电器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
JGH刚体滑触线和低阻抗滑触线产品详细说明:

JGH刚体滑触线和低阻抗滑触线

一、产品特点:
    本产品由梯型铜棒和槽钢或由"T"型铜排和槽型铝结合组成。用高强度专用绝缘子作支撑,从而组成向各种起重机械设备馈电的移动滑触线。本产品有如下特点:
1、运行可靠,绝不发生电源中断故障。
2、可使用于高温、高粉尘、高腐浊气体等恶劣环境。
3、机械强度大、不易弯曲变形、能耐受强大的短路冲击电流。
4、可根据用户需要设定载流量,最大可达3000A以上,电压等级可达到5KV以上。
5、采用铜或铜导体,可大幅度降低导线电能损耗。
6、添加辅助电缆后,可组成低阻抗滑触线、导线阴抗成倍降低。
7、布线可在上部、侧面或下部滑触。
8、JHG-"I"型触线更有散热面特大,结构紧凑简单,安装维修方便等优点。

二、JGH刚体滑触线和低阻抗滑触线型号与规格:
刚体滑触线的规格按梯形铜线的标称截面来定刚体滑触线型号、规格及额定电流值

JGH刚体滑触线和低阻抗滑触线型号说明

型号
标称截面mm2
额定电流(A)
JGH-85
85
500
JGH-110
110
600
JGH-170
170
800
JGH-240
 240
1000
JGH-320
320
1200
JGH-170II
2*170
1600
JGH-240II
2*240
2000
JGH-320II
2*320
2500

钢轨铜体复合型单轨滑触线

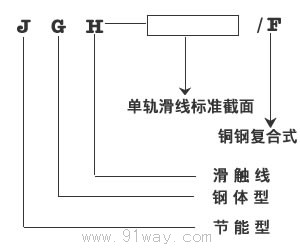

JGH刚体滑触线和低阻抗滑触线选型说明
4000A-500A钢体滑线

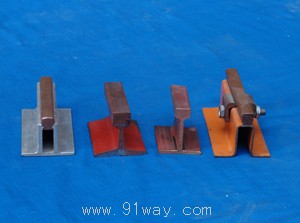

JGH刚体滑触线和低阻抗滑触线外形图

单轨滑触线技术参数:
型号规格
额定电流
(A)
直流电阻
(欧姆/Kw)
额定电流时阻抗
(欧姆/Kw)
理论重量
(Kg/m)
JGH-100/F
700
0.118
0.225
3.72
JGH-150/F
950
0.087
0.206
4.25
JGH-200/F
1100
0.073
0.195
4.88
JGH-300/F
1400
0.052
0.185
5.52
JGH-400/F
1600
0.043
0.178
6.58
JGH-500/F
1800
0.035
0.168
7.55
JGH-600/F
2100
0.029
0.164
8.38
JGH-700/F
2400
0.023
0.158
9.18
JGH-800/F
2800
0.018
0.143
10.20

技术说明
(1).根据用户需要刚体部分可镀锌或使用耐高温防腐涂层。
(2).本公司可提供特殊规格单轨滑触线最大电流可达4000A。
(3).单轨钢体滑触线根据不同需要本公司可提供设计组成低阻抗及高压滑触线。

刚体滑触线一般情况下按6m定尺长度供货。
刚体滑触线绝缘支架安装间距一般为3m

JGH刚体滑触线和低阻抗滑触线
