YSZC-11一体化温度变送器产品详细说明：

YSZC-11一体化数显温度变送器是现场安装式温度变送器单元与工业热电偶、热电阻配套使用，它采用二线制传输方式（两根导线作为电源输入和信号输出的公用传输线）。将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线性的4-20mA的输出信号。

该温度变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。直接测量各种生产过程中的-200 ～ 1800 ℃ 范围内液体、蒸汽和气体介质以及固体表面温度。它作为新一代测温仪表可广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。

特点：
具有高精度的冷端补偿电路，全温度范围内补偿精度±0.5℃；
独创的非线性校正电路，输出信号与被测量温度成线性关系；
内带漂移自校正系统，在整个工作温度范围内保证精度。

技术参数：
基本误差：±0.2% ±0.5%　±1%
环境温度变化影响：
　对于0.2级:0.02%F.S/℃
　对于0.5级:0.05%F.S/℃
　对于1.0级:0.05%F.S/℃
输出：　4-24mADC,二线制传输
供电电压：14-34VDC,额定电压24VDC
负载能力：0-500Ω
热电偶冷端补偿误差：工作温度范围内，小于1℃
工作温度范围：-25～+85℃
储存温度:-25～+125℃
相对湿度：5～95%,无冷凝
功耗：＜0.5W

型号命名方式：

型号	类别	感温元件	安装固定	接线	保护	附加安	说 明
		材料	方式	盒形式	管直径	装形式
YSZC-11							温度仪表
	R						热电偶
	Z						热电阻
		M					镍铬硅-镍铬
		N					镍铬-镍硅
		E					镍铬-铜镍
		F					铁-铜镍
		C					铜-铜镍
		P					铂
		C					铜
			1				无固定装置
			2				固定螺纹
			3				活动法兰
			4				固定法兰
			5				固定螺纹锥形式
				2			防喷式
				3			防水式
				4			防爆式
					0		Ф16
					1		Ф12
					2		Ф16高铝质管
					3		Ф20高铝质管
						无	正常安装
						Z	分离安装

安装尺寸：

固定螺纹		d	M		H	S	D。		公称压力
		Φ12 Φ16	M27*2		32	32	Φ40		10
活动法兰		d	D2		D1		d0		公称压力
		Φ12 Φ16 Φ20	Φ70		Φ54		Φ6		常压
固定法兰		dD2	D2	D1	D0	d0	H	h	公称压力
		Φ12 Φ16 Φ20	Φ95	Φ65	Φ45	Φ14	19	3	6.4
固定螺纹锥形保护管		d	M		h	s	D0		公称压力
		锥形	M33*2		32	36	Φ48		30

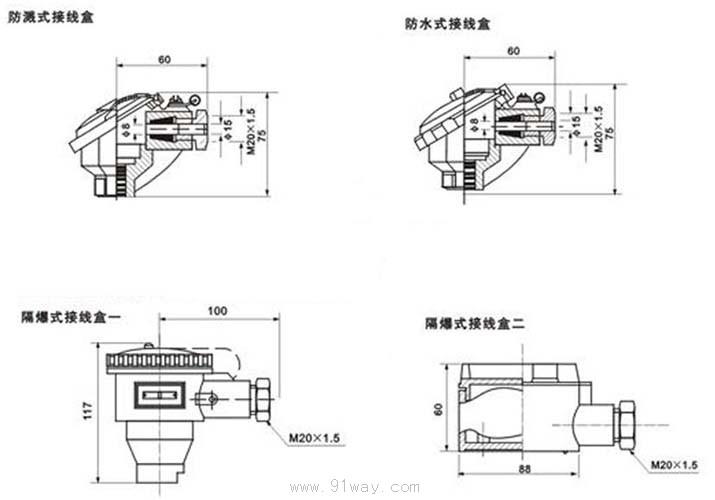

接线盒外形尺寸：
