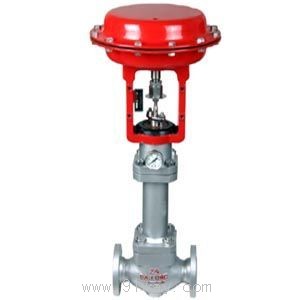

产品名称: HTSW波纹管密封单座调节阀
型号规格: HTSW波纹管密封单座调节阀
  放大图片 放大图片
产品类别: 常规产品 -- 泵阀管件 -- 调节阀
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流

邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
HTSW波纹管密封单座调节阀产品详细说明:
HTSW波纹管密封单座调节阀详细资料:

概述:
阀 体
型式:直通单座铸造球型阀
公称通径:40、50、65、80、100、150、200mm
公称压力:ANSI 125、150、300、600 JIS 10、20、30、40K PN1.6、4.0、6.4MPa
使用压力:1MPa,2MPa,3.5MPa
连接型式:法兰连接:FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准:JIS B2201、ANSI B16.5、GB/T9112~9124-2000等
焊接连接:嵌接焊SW(40~50mm) 对接焊BW(65~200mm)
材料:铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、钛等
上阀盖:-45~-17℃、-17~+230℃、+230℃~+350℃

注:工作温度不准超过各种材料的允许范围
压盖型式:螺栓压紧式
填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀内组件
阀芯型式:单座柱塞型阀芯
流量特性:高容量流量特性
金属阀座:等百分比特性(%)和线性特性(L)
软阀座:等百分比特性(%)和线性特性(L)
材料:不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐蚀合金等
波纹管材料 1Cr18Ni9 00Cr17Ni14Mo2
执行机构
型式: LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸活塞执行机构
膜片材料:乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围:20~100、80~240KPa(LHA、LVA5型),190~350、190~400KPa(LVA6型)
供气压力:140~400kPa(LHA型)、140~280kPa(LVA5型)、400~500kPa(LVA6型)
气源接口:Rc1/4”
环境温度:-30~+70℃
阀作:用型式 用正作用或反作用执行机构实现阀的气-关式或气-开式
附件:定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等。

HTSW波纹管密封单座调节阀性能

泄漏量:金属阀座:小于阀额定容量的0.01%,符合ANSI B16.104-1976IV级
   软阀座:小于阀额定容量的10-7, 符合ANSI B16.104-1976IV级
回差:带定位器:小于全行程的1%,
   不带定位器:小于全行程的3%(LHA1型小于全行程的5%)
基本误差:带定位器:小于全行程的±1%,
   不带定位器:小于全行程的±5%

注:采用标准的V型聚四氟乙烯填料
可调范围: 50:1(0.25≤Cv≤14)或30:1(CV≤0.16)

公称通径
40
50
65
80
100
150
200
阀座直径
40
50
65
80
100
150
200
额定Cv值
30
50
85
125
200
420
700
额定行程
25
38
50
75

II.高精度流量特性阀芯

公称通径
40
50
65
80
100
150
200
阀座直径
25
32
40
32
40
50
40
50
65
50
65
80
65
80
100
100
125
150
125
150
200
额定Cv值
10
17
24
17
24
44
24
44
68
44
68
99
68
99
175
175
275
360
275
360
640
额定行程
25
38
50
75

公称通径
A
ANSI 125FF、PN1.6
ANSI 150 RF
JIS 10K FF,RF
JIS 16K RF
ANSI 300RF
JIS20、30KRF
JIS 30K RF
JIS 600 RF
JIS 40K RF
PN6.4
JIS 16K
沟槽型
嵌入型
JIS 20K
沟槽型
嵌入型
JIS 30K
沟槽型
嵌入型
JIS 40K
沟槽型
嵌入型
40
222
231
235
251
235
236
248
251
50
254
263
267
286
265
267
276
286
65
276
288
292
311
290
292
303
311
80
298
313
317
337
310
317
326
337
100
352
364
368
394
360
368
379
394
150
451
465
473
508
475
473
486
508
200
543
560
568
610
570
568
580
610

注:法兰距符合IEC534-3标准。

称通径
A
ANSI 150
RJ
ANSI 300
RJ
ANSI 600
RJ
ANSI 300
LG
ANSI 600
LG
ANSI 150
SW、BW
ANSI 150、600
SW、BW
40
235
248
251
244
248
251
251
50
267
283
289
276
283
286
286
65
289
308
314
302
308
311
311
80
311
333
340
327
333
337
337
100
365
384
397
378
391
394
394
150
464
489
511
483
505
473
508
200
556
584
613
578
606
568
610
