RMW15HH系列万能式断路器主要技术参数
日期：2006-10-21 12:48:37 浏览：     [大 中 小]
用途
    RMW15HH系列万能式断路器就该厂九十年代开发的产品，额定电压为交流50HZ，400V，额定电流630-4000A，用于配电网络中用来分配电能和保护线路、电源设备免受过载、欠电压、短中和、单相接地等故障的危寄存器。在正常条件下也可作为线路的不频繁转换之用。具有较高精度的选择性保护，提高了供电可靠性。
特点
体积小
通断能力高
选择性保护
标准
符合 GB14048.2
IEC947-2
型式
安装方式：固定式、抽屉式
极数：三级、四级
操作方式：电动机储能操作、手动储能操作
脱扣器种类：智能型脱扣器、欠电压瞬时（或延时）脱扣器、分励脱扣器
正常工作条件
符合：GB14048.1
     IEC947-1
型号意义
RMW15HH-□/□
RM：产品企业代号
W：万能式断路器
15HH：设计代号
□：壳架等级额定电流
□：额定电流

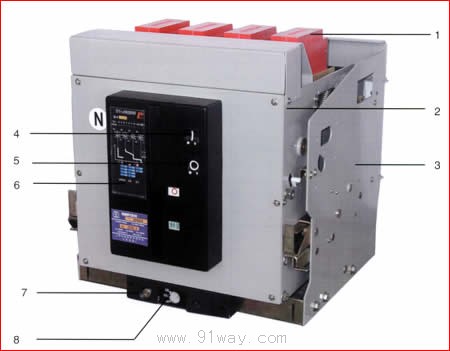

结构图

1.天弧罩
   5.分闸按钮

2.开关本体
   6.智能脱扣器

3.抽屉座
   7.摇匀柄插入位置
4.合闸按钮
   8."连接""试验""分离"指示
技术性能与参数
RMW15HH断路器的技术性能
断路器名称
RMW15HH
壳架等级额定电流（lnm）A
2000
4000
额定电流（ln）A
630、800、1000、1600、2000
2000、2500、3200、4000
额定工作电压（Ue）V
400
400
额定绝缘电压（Ui）V
690
690
极数
3、4
3、4
额定极限短路分断能力（lcu）KA 400V
50
80
额定运行短路分断（lcs）KA 400V
40
60
额定短时耐受电流（lcw）KA 400V
40
60
按线方式
上进线、下进线
上进线、下进线
飞弧距离 mm
200
200
智能型脱扣器
机电寿命 次数
1000
5000
外形尺寸H×W×D 固定式 三极
422.5×369×441.5
423×600×443（493）
四极
422.5×459×441.5
423×700×443（493）
抽屉式 三极
472.5×381×530.5
473×612×534.5（584.5）
四极
472.5×471×530.5
473×712×534.5（584.5）
ST15-L控制器面板
过电流脱扣器保护特性曲线
电动机操作控制电路线路图
有预储能接线图
注：分子为固定式接线端子号；分母为抽屉式接端子号
无预储能接线图
注：分子为固定式接线端子号；分母为抽屉式接端子号
抽屉式断路器接线图
固定式断路器接线图
安装及外形尺寸
固定式2000壳架断路器安装尺寸、外形尺寸
ln Hmm
630、800、1000A 10
1600、2000A 16
RMW15HH-2000 Lmm L1mm n
三极 369 349 6
四极 459 439 8
抽屉式2000壳架断路器安装尺寸、外形尺寸
ln Hmm
630、800、1000A 10
1600、2000A 16
RMW15HH-2000 Lmm L1mm n
三极 300 300 6
四极 390 471 8
固定式4000壳架断路器安装尺寸、外形尺寸
ln H L4
2000、2500A 10 443
3200A 16 493
4000aA 30 493
RMW15HH-2000 L1 L2 L3 n
三极 600 575 0 12
四极 700 675 135 14
抽屉式4000壳架断路器安装尺寸、外形尺寸
ln H C L L2
2000、2500A 16 634.5 170 120
3200A 20 584.5 170 120
4000A 30 584.5 205 150
RMW15HH-2000 L1 L2 L3 n
三极 600 575 0 12
四极 700 675 135 14
