上继厂继电器(R)型外形及安装尺寸

发布日期：2006-11-3 22:12:32 浏览： [大中小]

用途：
是上海继电器有限公司引进ABB公司继电器制造技术配套生产的继电器结构系统，其基本结构形式为凸出式后接线，它有四种形式的继电器壳体和底座，分别为1U(2S6C)，直2U(4S6C)。横2U(2S12C)和4U(4S12C)。

继电器外形尺寸及开孔尺寸：

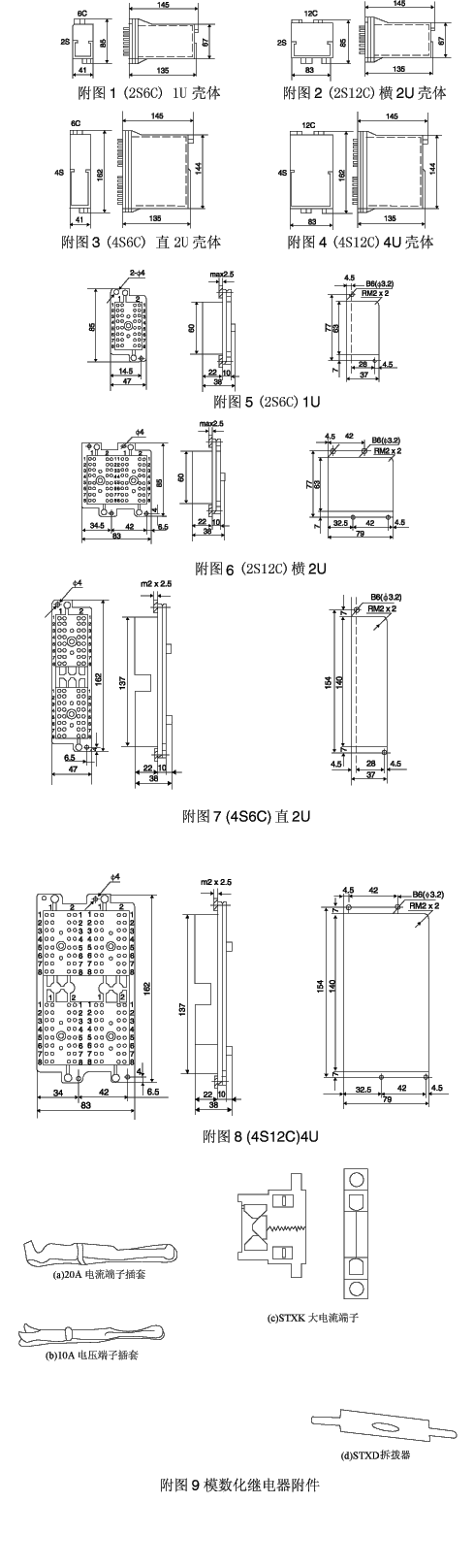

外形尺寸见附图1－4。
底座尺寸见附图5－8。
附件见附图9。1
凸出式模数化插入结构(R)型外形尺寸见附图1，2，3，4。
凸出式模数化插入结构(R)型底座安装及开孔尺寸见附图5，6，7，8。
说明:
2S6C 继电器底座上可插入2S6C壳体的继电器一个；
2S12C继电器底座上可横列插入2S6C壳体的继电器二个；
4S6C继电器底座上可直列插入2S6C壳体的继电器二个；
4S12C 继电器底座上可插入2S6C壳体的继电器四个。
