产品名称: BY-4A型电压继电器
型号规格: 暂无图片
  放大图片 暂无图片
产品类别: 常规产品 -- 低压电器 -- 电压继电器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图) 资料下载 继电器外形尺寸及开孔尺寸(附图4)
BY-4A型电压继电器产品详细说明:

用途:
该继电器是 一种小定值的过电压继电器,用于超高压保护线路中,作为方向横差的闭锁元件。

工作原理:
2.1 继电器由电压互感器YH,整流滤波及触发回路,执行元件等环节组成。
2.2 继电器在正常情况下,BG1导通,BG2截止,执行元件不动作。当所加交流电压大于继电器整定值时,触发器翻转,即BG1截止,BG2导通,执行元件动作,使动合触点闭合,动断触点打开,完成了继电器 作用。
2.3 继电器动作电压的整定,利用电位器R8来达到。
2.4 BY-4A型电压继电器为凸出插拔式结构(T型)。
2.5 BY-4A型电压继电器原理图示于图1。

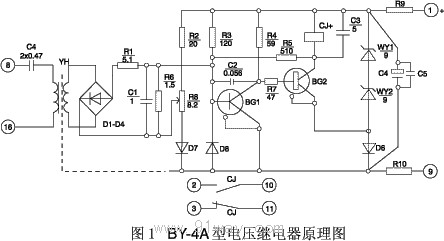

BY-4A型电压继电器电原理图

主要技术参数:
3.1 交流额定值: 110V,50Hz。
3.2 直流额定电压: 220V,110V,48V。
3.3 整定范围: 2-15V。
3.4 返回系数: 不小于0.85。
3.5 动作时间: 在1.2倍整定点上动作时间不大于0.04s。
3.6 动作值变差: 任意整定值不大于6%。
3.7 直流电压变化: 220V,110V时允许在80~110% 范围内变化,48V时允许在90~110%范围内变化,继电器应能正常工作。
3.8 当环境温度在-10。~ +50。 范围变化时,继电器在任意整定点的动作值与温度为+20℃时的动作值之差,不应超过后者的±10%。
3.9 触点形式: 一付动合,一付动断。
3.10 触点断开容量: 在电压不大于220V,电流不大于0.2A的直流有感负荷电流(时间常数不大于5×10-3s)中,断开容量为25W,在交流电路中为30VA。
3.11 电寿命: 5000次。
3.12 功耗: 额定电压下,交流电路功率不大于6VA;
直流回路220V不大于6W;
110V不大于4W;
48V 不大于2W。
3.13重量: 约1kg。

继电器背后接线图:
BY-4A型电压继电器内部接线图示于图2。

BY-4A型电压继电器接线图

继电器外形尺寸及开孔尺寸:
BY-4A型电压继电器外形及安装尺寸见通用型结构系统中的附图4。

订货需知:
4.1 继电器名称、型号及数量。
4.2 直流额定电压。

BY-4A型电压继电器(暂无图片)
