DT-13Q型同步继电器产品详细说明：

1 用途
DT-13Q型同步检查继电器用于两端供电线路的自动重合闸线路中，其作用在于检查线路上电压的存在及线路上和变电站汇流排上电压向量间的相角差。

2 结构和原理
2.1 本继电器采用嵌入式安装，其主体部分系插拔式结构
2.2 本继电器主体部分与DT-13型同步继电器相同。
2.3 DT-13Q型继电器为电磁式瞬时动作继电器。在磁系统两个极的每一个极上面装有一个两个绕组组成的线圈。一个线圈的一个绕组与另一个线圈的绕组串联。
2.4 继电器反应于加在端子2-4和8-6上的电压向量的几何差。借转动指针以改变弹簧的反作用力进行相角差的整定。刻度以度表示。
2.5 继电器有一个动合和一个动断触点。
2.6 继电器的外形及安装尺寸图示于图2。



图1 内部接线图

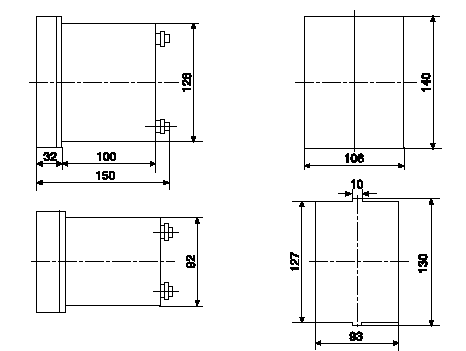

图2 DT-13Q型继电器外形及安装尺寸

3 DT-13Q型同步继电器技术要求
3.1 继电器额定电压数据的规范如下表。

继电器型号	额定电压（V）		引出端子的号码
DT-13Q／90	线圈1 线圈2	60 30	2-4 8-6
DT-13Q／120	线圈1 线圈2	60 60	2-4 8-6
DT-13Q／130	线圈1 线圈2	100 30	2-4 8-6
DT-13Q160	线圈1 线圈2	100 60	2-4 8-6
DT-13Q／200	线圈1 线圈2	100 100	2-4 8-6
DT-13Q／254	线圈1 线圈2	127 127	2-4 8-6

3.2 在额定电压下，当电压向量间的相角差在20°到40°范围内时继电器动作。
3.3 在额定电压下，继电器按照角度计算的返回系数不小于0.8，
3.4 在额定电压下，继电器每个绕组所消耗的功率不大于3.5VA。
3.5 导电部分对于非带电金属的介质强度耐受交流50Hz，电压2kV历时lmin。
3.6 当电压在220V以下电流在2A以下时，在具有电感负荷的直流电路(时间常数T为10-3S)中触点的断开功率50W，交流回路为250VA。
3.7 继电器的重量1.6kg。

4 订货须知
4.1 继电器的名称、型号
4.2 继电器额定电压。
4.3 继电器数量。
