DZS-500Q系列中间继电器产品详细说明：

1 DZS-500Q系列中间继电器用途
DZS-500Q系列中间继电器应用于直流电压至220V的保护和自动控制电路中，按其工作要求在继电器动作或释放时得不大的延时。DZS-510Q型为启动延时，DZS-530Q型为释放延时。

2 DZS-500Q系列中间继电器结构概述
2.1 DZS-500Q系列中间继电器采用嵌入式安装，继电器主体部分系插入结构。
2.2 DZS-500Q系列中间继电器其主体部分与DZS，500系列中间继电器相同。
2.3 DZS-500Q系列中间继电器内部接线示于图1。
2.4 DZS-500Q系列中间继电器的外形及安装尺寸示于图2。

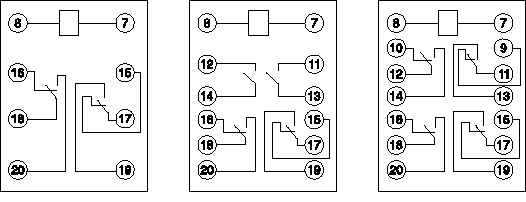

图1 DZS-500系列中间继电器内部接线图

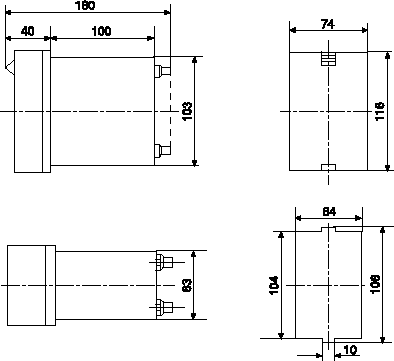

图2 DZS-500Q系列中间继电器外形及安装尺寸图

3 技术数据
3.1 继电器型号及规格参数。

型 号	线圈电压	触 点 数 量		时 间 (S)
		动 合	转 换
DZS-512Q	24，48 110，220		2	动作时间不小于0.06
DZS-513Q		2	2
DZS-514Q			4
DZS-532Q	48，110，220		2	释放时间不小于0.12
DZS-533Q		2	2
DZS-534Q			4

3.2 继电器应符合产品总图的要求。
3.3 当周围介质温度为+20℃时，继电器动作电压不超过70％额定电压，在额定电压下切断线圈电路，继电器应可靠地返回到原来位置。
3.4 当周围介质温度为+20℃时，在DZS-510继电器线圈两端突然加入额定电压的情况下，继电器下的动作时间应不小于0.06s。
3.5 当周围介质温度为+20℃时，在额定电压下，DZS-530继电器线圈通电时间不小于0.5s情况下切断线圈电路，继电器的返回时间应不小于0.12s。
3.6 继电器触点的开闭能力。
3.6.1 在直流电路里当电压不超过250V，电流不超过lA，并且具有电感(时间常数不大于5×10-3s)时，触点的断开功率为50W。
3.6.2 在交流电路里，当电压不超过250V和电流不大于2.5A，功率因数不小于0.8时触点的断开功率为500VA。
3.6.3 继电器的触点在闭合位置时，应能长期流过5A电流，而触点的温升应不超过60k。
3.7 当周围介质温度为+40℃时，继电器的线圈能长期耐受110％额定电压，并且线圈温升不超过65k。
3.8 继电器的线圈和所有导电部分对铁芯之间的介质强度应能耐受交流50Hz、2kV的试验电压，历时1min试验，而无击穿或闪络现象。
3.9 在额定电压下线圈功耗不超过5W。
3.10 继电器触点上的负载为第3.6条规定的允许接通和分断功率情况下，在耐受1000次接通和1000次断开试验后，继电器仍应满足第3.3、3.4、3.5、3.6规定。
3.11 220V电压线圈线径大于0.09的作为短期通电，小于0.09的作为长期通电。

4 订货须知
4.1 继电器的名称、型号、规格。
4.2 额定电压和电流。
4.3 数量。
