产品简介:
(点击小图查看大图)

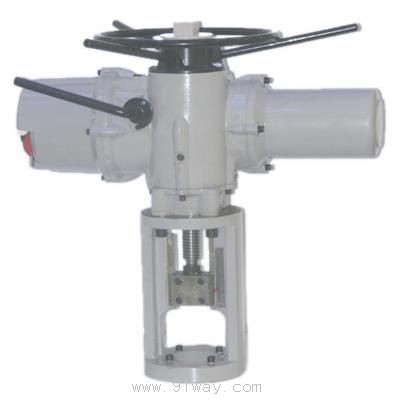

VQ系列电动执行机构产品详细说明:
一、产品概述

VQ系列电动执行机构,是在引进英国ROTORK(罗托克)技术A、M系列电动执行机构的基础上,采用当今最现金的超大规模数字集成电路研制而成的新一代智能化、数字化、全中文菜单显示、遥控操作的电动执行机构。新一代智能型VQ系列电动执行机构,可以通过一个独立的设定器对其进行非侵入性的快速设定、检查及查询。执行机构采用图形点阵式液晶显示器,以中文、数字、图形等形式显示执行机构的转矩、阀门位置、限位设定等工作状态和报警。 极大地方便了用户的操作使用。该执行机构具有自动保护功能和隔爆功能,即使在危险区域也无需打开正在工作中的执行机构电气箱盖就可以进行调节、参数检查、故障诊断。采用现场总线通讯卡,可以构成全分布式计算机协同工作系统,实现远程数据采集、远程通讯和远程诊断与维护。由于它的先进性、可靠性和操作方便等特点,受到广大用户的欢迎,在石油、电力、冶金、水处理等行业中得到广泛应用。

二、VQ系列电动执行机构主机技术指标

2.1 输入信号:4mA ~20mA;1VDC~5VDC;2mA ~10mA;0.5VDC~2.5VDC;24VDC脉冲和电平信号
2.2 供电电源:380VAC/50Hz 220VAC/50Hz
2.3 基本误差限:≤±2.5%
2.4 行程控制机构重复性误差:≤3%
2.5 死区:0.1%~9.9%可调
2.6 防护等级:IP68
2.7 防爆型:防爆标志:ExdⅡBT4
2.8 环境温度:-30℃~+70℃
2.9 输入输出通道均采用光电隔离
2.10 使用环境湿度:≤95%

三、应用范围

VQ系列执行机构为间歇工作型执行机构,适用于每小时启动不超过60次的场合。选型时还应注意,对于行程时间较长的阀门,选择VQ执行机构时,应使得阀门中途行程所需要的平均转矩不要超过额定转矩的33%。VQ系列执行机构的连续工作时间为15分钟, 且连续工作时间与间隙时间之比为33.3%。如果需要执行机构频繁地启动,请选用我公司的VQM系列执行机构。
基本型VQ执行机构为多转式,适合于驱动闸阀等直行程阀门, 需要大转矩时可选用我公司生产的VGD系列多转式蜗轮箱;需要驱动球阀、蝶阀等角行程阀的场合, 可以选用我公司生产的VGW系列角行程的蜗轮箱。以上二个系列的蜗轮箱均有一级减速和二级减速可供选择,一级减速时传动比有1:40、1:60、1:70;二级减速传动比为1:80以上, 是在蜗轮箱内设一对圆柱齿轮或圆锥齿轮减速。VQ执行机构与部分减速蜗轮箱的组合性能参数见样本。
VQ系列电动执行机构
