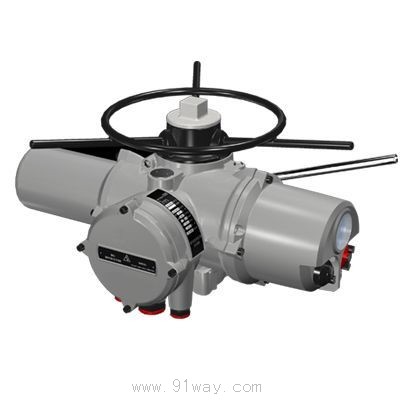

产品名称: VA系列电动执行机构
型号规格: VA系列电动执行机构
  放大图片 放大图片
产品类别: 常规产品 -- 泵阀管件 -- 电动执行机构
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
VA系列电动执行机构产品详细说明:
一、概 述

VA电动执行机构,是在引进英国ROTORK(罗托克)技术A、M系列电动执行机构的基础上,采用当今最现金的超大规模数字集成电路研制而成的新一代智能化、数字化、全中文菜单显示、遥控操作的电动执行机构,非入侵式设计:采用磁感应控制旋钮,没有穿过控制箱的贯通轴;非接触式调试:采用红外线手持式设定器对电动装置进行工作设定,真正地免开盖调试;双密封结构: 在安装调试阶段接线盒打开时,电动装置内部仍得到很好的密封防护。防水型设计使电动装置能在水淹48小时内正常工作;
转矩保护: 在额定转矩的40%~120%的范围内可任意设定保护转矩,且打开方向和关闭方向的设定保护值可以不一样,以保护阀门及电动装置本身;
阀位限位保护:当允许该项功能时,电动装置运转到设定的阀位极限时自动停止运转;
电源缺相保护:在运行过程中实时检测动态情况下的电源缺相,防止电机缺相运行;
电子闩锁保护:启动信号发出5秒内,自动禁止转矩保护功能,以得到最大的输出转矩打开卡住的阀门。如在该时段内仍不能使阀门动作,则自动切断电机电源,并报警保护电动装置的电机;
电机过热保护:电机线圈内有二只热继电器,在电机过热时自动切断电机电源;
电气保护: 输入输出通道均采用光电隔离;
阀位和转矩检测: 采用霍尔效应磁脉冲信号检测阀位及利用电机的电流磁通来连续测定转矩。完全排除机械磨损,稳定可靠;
相序自动调整:自动检测接入的三相电源相序, 并经逻辑运算自动调整相序,无需用户考虑三相电源的接入相序;
红外设定器可以设定以下内容:

关闭时输出轴的转动方向
关闭限位的保护选择
打开和关闭操作的转矩设定值
关限位和开限位的定位确认
ESD选择

阀位数字显示:电动装置在打开或关闭过程中,阀位变化在液晶屏上以数字百分比方式实时显示。
掉电数据保存:主电源掉电后, 由电池对检测电路供电,支持手轮操作时的阀位检测。当无电池时,主电源掉电时仍能有效地保存当前阀位;
手轮操作: 驱动手轮可在电源故障时提供可靠的紧急手动操作。由于设计采用电动操作为优先,通电时自动切换到电动操作状态(故意锁定在手动操作时除外);
隔爆结构: 按GB3836标准设计,有足够的隔爆结合面长度和良好的密封性。在电线接入口,有供防爆管安装用的螺纹;
低惯高矩电机:采用低惯量高转矩电机,启动时迅速达到峰值。非励磁时超限运动极小;
良好的润滑条件:蜗轮蜗杆副及锥齿轮副均在油浴中工作,润滑条件好、磨损少、寿命长;
标准驱动接口:VA7A~VA30A为可拆式底座,VA40A~VA95A为整体式底座, 均带有符合ISO5210的标准法兰和驱动轴套;
止推轴承结构:A型、Z型推力型输出的驱动套带有全封闭润滑的止推轴承装置, 确保推力不会作用在内部结构上;
固态电路检测:食用固态电路检测转矩,避免使用转矩检测用的弹簧开关和杠杆,性能可靠;

二、VA系列电动执行机构主要技术参数

供电电源: 380VAC/50Hz 220VAC/50Hz
防护等级: IP68
防爆型: 防爆标志:ExdⅡBT4
环境温度: -30℃~+70℃
环境湿度: ≤95%
动作频率: 每小时60次,连续工作时间每小时小于15分钟。

三、广泛的适用范围

3.1 多回转操控阀门
VA系列多转式开关型电动装置,适用于每小时启动不超过60次,最长连续工作时间不超过15分钟,连续工作与停止工作之比不超过33%场合。VA系列电动装置与VIS及VGD型多转式齿轮箱配合可操控较大的闸阀、截止阀,齿轮箱传动比为4:1、6:1、10:1、40:1、60:1、70:1或更大,可得到很大的输出转矩。
输出额定转矩:34Nm~3000Nm;
输出转速: 18/24/36/48/72/96/144/192rpm;
VA系列有以转矩形式输出的B型驱动套及以推力形式输出的A型驱动套
3.2 直线运动阀门的操控
VA系列电动装置与ZX型线性驱动组件相配合,可以直接驱动直线运动的阀门,经常使用于操控开关阀。
3.3 与齿轮箱配套操控0~90°旋转阀门
VA 系列电动装置与RGW型90度角行程齿轮箱配合,可操控 0~90 度的角行程阀门,齿轮箱传动比为40:1、 60:1、70:1或更大,也可得到很大的输出转矩。
VA系列电动执行机构
