产品简介:
(点击小图查看大图) 资料下载 下载产品电子样本(pdf格式)
DZB-10B系列保持中间继电器产品详细说明:
DZB-10B系列中间继电器用途

DZB-10B系列中间继电器,具有自保持绕组,用于直流操作的继电保护回路中,以增加触点数量和容量,并提高触点工作的可靠性。DZB-11B、12B、13B为电压启动电流保持的中间继电器;DZB-14B为电流启动电压保持的中间继电器;DZB-15B为电压或电流启动,电流或电压保持的中间继电器。

2 DZB-10B系列保持中间继电器 工作原理和结构

2.1 继电器为电磁式继电器,当电压或电流加在工作绕组上时,衔铁向闭合位置运动,动合触点闭合,动断触点断开。由于继电器动作后,接通保持绕组的电路,工作绕组失电,继电器不会释放,只有当保持绕组失电后,衔铁在接触片的压力下才会返回到原始状态,动合触点断开,动断触点闭合。
2.2 继电器有两种结构:
2.2.1 凸出式插拔结构。采用阿继JK-1型壳体,其外形图及开孔图见《附录》Ⅰ,继电器内部接线见图1。
2.2.2 嵌入式插拔结构(型号中带/Q)。采用许继A11K壳体,其外形图及开孔图见《附录》Ⅱ,继电器内部接线见图2。
2.2.3 若需要将板后接线方式改为板前接线方式,应加板前接线座与中框,见《附录》Ⅱ。图2 嵌入式内部接线图

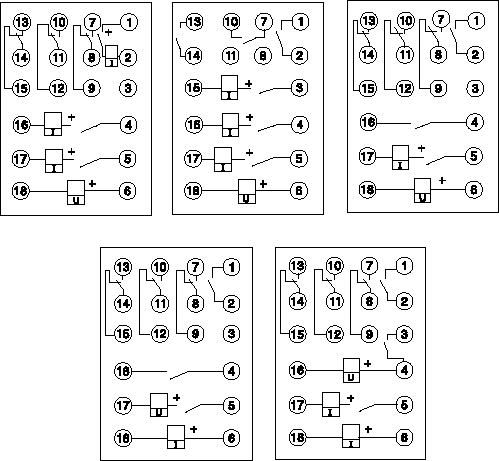

DZB-11B DZB-12B DZB-13B

DZB-10B系列保持中间继电器接点图1

DZB-14B DZB-15B
图1 凸出式内部接线图

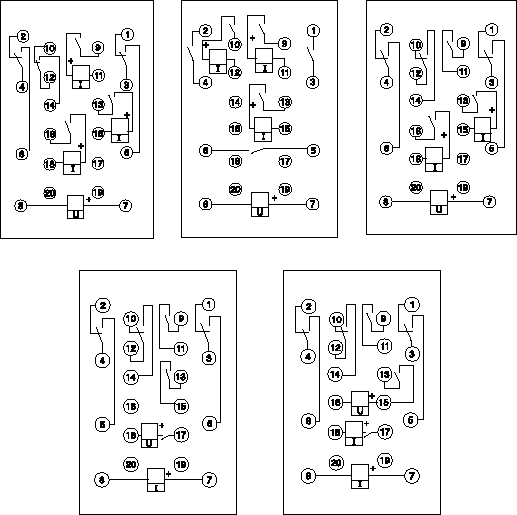

DZB-11B/Q DZB-12B/Q DZB-13B/Q

DZB-10B系列保持中间继电器接点图2

DZB-14B/Q DZB-15B/Q
图2 嵌入式内部接线图

3 型号规格:(见表1)

型 号

额 定 值

保持绕组类型和数量

触点形式及数量(付)

工作绕组

保持绕组

电流

电压

动合

转换

DZB-11B

24,48,110,

220V

0.5,1,2,

4,8A

3

-

3

3

DZB-12B

3

-

6

-

DZB-13B

1

-

3

3

DZB-14B

0.25,0.5,1,2,

2,4,8A

24,48,110,

220

-

1

3

3

DZB-15B

-

1

3

3

24,48,110,220V

0.25,0.5,1,2,4,8A

1

-


4 DZB-10B系列中间继电器技术数据
4.1 动作值:电压型为额定电压值的30%-70%;电流型为不大于额定电压值的80%。
4.2 保持值:具有电流保持绕组的继电器,保持电流不大于额定保持电流的80%;具有电压保持绕组的继电器,保持电压不大于额定保持电流的70%。
4.3 返回值:不小于额定值的3%。
4.4 动作时间:输入激励量为额定值时,不大于0.045s。
4.5 返回时间:再断开绕组后,不大于0.06s。
4.6 功率消耗:在额定值时不大于下表中的额定值。(见表2)

型号

功率消耗(W)

电压工作绕组

电流工作绕组

电压保持绕组

电流保持绕组

DZB-11B、12B

7

-

-

4

DZB-13B

5.5

-

-

4

DZB-14B

-

7

7

-

DZB-15B

7

-

-

4

-

7

7

-


4.7 触点断开容量:在电压不超过250V,电流不大于1A的直流有感负荷电路(时间常数为5H10-3S)中,断开容量为50W;在电压不超过250V,电流不大于3A的交流电路(功率因数为0.4)中,断开容量为250VA。
4.8 触点长期允许通过电流为5A。
4.9 介质强度:继电器导电部分与非导电部分之间,以及线圈电路与触点电路之间,能耐受交流50HZ,电压2kV,历时1min试验无击穿和闪络现象。
4.10 继电器重量:约为0.7Kg。

5 订货须知
订货时应指明
5.1 继电器的名称和型号;
5.2 工作绕组与保持绕组的额定值;
5.3 订货数量。
