X49H型锅炉平板水位计产品详细说明：

X49H型锅炉平板水位计是专用于各类承压容器及蒸汽锅炉和蒸汽机车锅炉的水位显示。

特点：
直观、可靠、清晰。
结构简单合理，维修方便。
仪表上、下装有排气螺钉和排污阀，取样和冲洗方便。

主要技术指标：
测量范围：300 350 400mm（安装中心距）
可视高度：120 165 195mm
工作压力：1.6MPa 2.5MPa 4.0MPa
介质温度：≤250℃
连接法兰标准：HGJ-46-91 DN25
材质：碳钢　不锈钢

型　号	HBX49H　DN25（25mm）
公称压力	1.6 MPa	2.5MPa	4.0 MPa
试验压力	2.45 MPa	3.8 MPa	6.0 MPa
保力时间	3Min	3Min	3Min
介质温度	t≤205℃	t≤225℃	t≤250℃
安装中心度	300、350、440（mm）
视屏高度	165~195（mm）
观测距离	15m
介质温度	t≤250℃

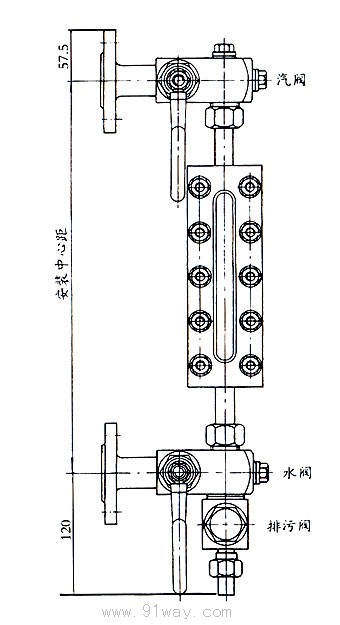

结构原理：
仪表上、下两端装有法兰与锅炉或容器的法兰连通，通过水位计可直接观察到容器内液汽的实际高度

使用须知：
水位计使用时，应先预热20-30分钟，待玻璃板有一定温度后，方能打开两端阀门进水或其他介质。
在使用过程中要求经常排污，避免污蚀阻塞通道，出现假水位现象。
