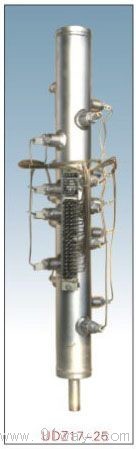

UDZ系列电接点水位计，主要用于锅炉汽包、高低加热器、除氧器、蒸发器、直流锅炉起动分离器、汽包连排扩容器、水箱等的水位测量。本装置由测量筒、电极、二次仪表三部分组成组成。测量筒通过电极采集信号，传输到二次仪表上，仪表采用
数字和双色光柱显示容器内的液位。

UDZ系列电接点水位计技术参数

电源电压：220V±10%、50Hz
工作环境温度：-10-45℃
工作相对湿度：≤85%
液体水阻范围：0-500KΩ
继电器输出接点容量：220V、3A
水位显示点数：1-23点（见标尺代码表）
外形尺寸：80mm×160mm×120mm，
开孔尺寸：152mm×76mm
墙挂式仪表外形尺寸：200mm×120mm×75mm
整机功率：≤5W



　①采用双色数码管光柱显示液位，光柱为汽红水绿。
　②具有在使用的各种水质中测得水汽阻值，来调节合适的临界值功能。
　③具有四组高低液位报警音功能，高H1、超高H2、，低L1、超低L2。
　④具有自动检测面板上所有发光二极管好坏的功能。
　⑤电极采用交流供电，克服了直流供电使电极易电极极化，易损坏和易结垢的缺陷，延
　　长了电极的使用寿命。
　⑥采用了抗强干扰措施，克服了线路多、传输远带来的各种干扰。

① 具有数码管和双色发光二级管光柱同时显示液位功能，光柱为汽红水绿。
　② 具有在使用的各种水质中测得水汽阻值，来设定合适的临界值功能。
　③ 具有4-20mA信号输出，SR-485标准通讯接口。
　④ 具有断电保护功能。断电后自备电源可继续工作3小时。
　⑤ 具有六组高低液位报警音功能，高H1、高H2、高H3，低L1、低L2、低L3。
　⑥ 具有自动检测面板上所有发光二极管和数码管好坏的功能。
　⑦ 具有电极检测功能，当电极短路时，不会影响液位显示和报警点的报警及联锁动作。
　⑧ 电极采用交流供电，从而有效的延长了电极的使用寿命。克服了易损坏和易结垢的缺
　　 陷。
　⑨ 采用了抗强干扰措施，克服了线路多、传输远带来的各种干扰。

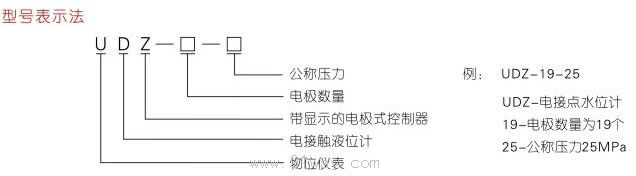

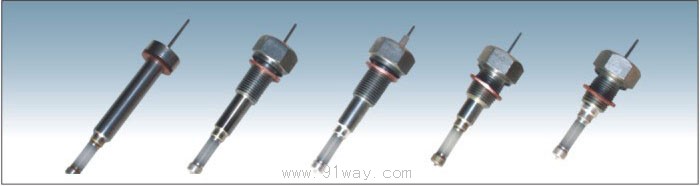

技术参数 工称压力：1.6、2.5、4.0、6.4、10、12、16、22 、32MPa 工作温度：≤600℃ 绝缘性能：≥500MΩ 可测中心距：≤3000mm 电极（电接点）采用超纯陶瓷制造。结构分两种：压入式和螺纹式。

电极型号规格表 型号 规格 与测量筒安装形式 DJM1615-115 M16×1.5×115 外螺纹式 DJM1615-97 M16×1.5×97 DJM1615-87 M16×1.5×87 DJM1815-115 M18×1.5×115 DJM1815-87 M18×1.5×87 DJY2212-115 φ22×φ12×115 压入式 DJY2212-87 φ22×φ12×87 DJY2012-87 φ20×φ12×87 DJY1712-115 φ17×φ12×115 DJY1712-87 φ17×φ12×87

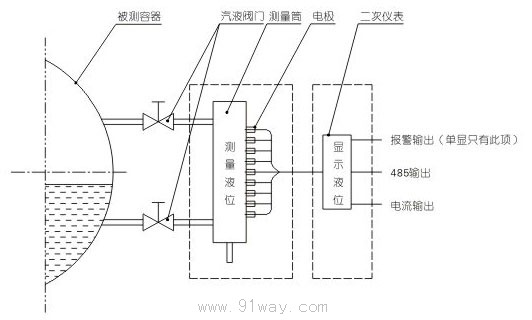

工作原理
电接点水位计根据水与汽电阻率不同而设计。测量筒的电极在水中对筒体的阻抗小，在汽中对筒体的阻抗大。
随着水位的变化，电极在水中的数量产生变化。转换成电阻值的变化。传送到二次仪表，从而实现水位的显示、报警、保护联锁等功能。
