关于产品供应： |
 |
|
|
 |
|
 |
|
 |
产品名称： |

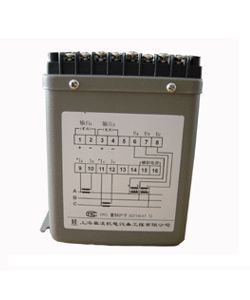

HL系列电量变送器
|
| |
型号规格： |
|
|
| |
产品类别： |
常规产品 -- 电子电器
-- 电量变送器 |
 |
| |
参考价格： |
厂价直销 |
| |
下 浮 数： |
|
| |
产品品牌： |
上海华凌 |
| |
产品产地： |
上海 |
| |
可供数量： |
批量 |
|
供应商家： |
|
|
| |
产品简介： |
|
| |
HL系列电量变送器主要技术参数： |
| |
随着电力调度自动化系统的发展，对作为数据采集用的电量变送器的要求也愈来愈高。HL系列变送器依据自动化系统的规范要求设计的，不仅采用表面贴装厚膜电路技术，而且还实现了用全自动校验系统进行全性能调校，保证了该系列产品优良的性能和可靠的质量。
HL系列电量变送器，经用户多年来的使用和国家电力部电力设备及仪表质量检测中心、华东电力实验研究院电测量室测试，各项指标完全符合设计要求，并按GB13850-1998III标准通过了0.2级入网检测。
一、 应用标准及通用技术指标
（一）应用标准：IEC688-1992GB/T23850-1998
（二）通用技术指标：
准确度等级：0.2级、0. 5级
参比条件：0℃～45℃
工作条件：温度范围－10℃～+60℃，相对温度不大于 95%无凝露
贮存条件：温度范围－40℃～+70℃，相对湿度不大于95%无凝露
长期稳定度：变化小于±0.2%/年，无累计误差；
响应时间：小于400ms
输出波纹：小于0.4%/RO(峰-峰值)
输入功耗：电流小于0.3VA
最大输出负载：恒流制输出电压为10V（电流输出规格）
驱动电流为5mA（电压输出规格）
工作频率：50±5Hz；60±5Hz；400Hz
允许过量输入：电流输入量：3×标称值/连续 10×标称值/30S
25×标称值/3S
50×标称值/1S
电压输入量：2×标称值/连续
电压试验：输入/输出/辅助电源/外壳之间 2KV AC rms Ims IEC688
冲击电压试验：5KV (1.2×50u S) IEC 255－4，ANSI37.90A/1973
辅助电源影响：小于±0.002%/V
辅助电源功耗：不大于5VA
磁场影响：在0.4KA/m的磁场强度下，改变量不超过等级指数的100%
二、 交流电流、电压变送器
(一) 用途
本变送器用于测量交流电流、电压，提供线性的直流输出信号，是远动装置、计算机巡检、自动化控制系统等必须的模拟量采集的输入部件，可广泛应用于 电力系统和其它工矿企业等。 特别应指出的是真方均根值变换的交流电流、电压变送器，在波形失真场合也能保证测量正确度。
（二）型号、规格
HLLX—— 交流电流变送器 （平均值变换）
HLUX——交流电压变送器 （平均值变换）
HLIR——交流电流变送器 （真方均根值变换）
HLUR——交流电压变送器 （真方均根值变换）
HL3LX——交流三电流组合变送器 （平均值变换，三组独立）
HL3UX——交流三电压组合变送器 （平均值变换，三组独立）
HL3IR——交流三电流组合变送器 （真方均值变换，三组独立）
HL3UR——交流三电压组合变送器 （真方均值变换，三组独立）
参量规格Reference specification
=============================================================================
Ra(Ae)An |Rv(Ve)Vn|辅助电源Pn |频率Fn |输出On
| |auxiliarysupply|frequency|outputOn
-----------------------------------------------------------------------------
|| | |O1 |O2|O3
1A(0-1.5A)A1 |120V(0-150V)V1|120V(85-135V)P1|50HzF1 |0-1mA|0-20mA|4-20mA
-----------------------------------------------------------------------------
|| | |O4 |O5|
5A(0-7.5A)A2 |240V(0-300V)V2|240V(170-270V)P2 |60HzF2 |0-5mA|0-10mA|
-----------------------------------------------------------------------------
|| | |O7 |O8|O9
10A(0-15A)A3 |450V(0-560V)V3|450V(340-540V)P3 |400Hz F3 |0-1V |0-5V|0-10V
-----------------------------------------------------------------------------
特殊规格Ay |特殊规格Vy| |O10|O11 |
special specification|special specification | |2-10V|1-5V|
=============================================================================
注：1. Ra—电流标称值，Ae—标称使用范围，Rv—电压标称值，
Ve—标称使用范围
2. 波形要求：正弦波（平均值变换型）
基波+100% 3 rd～7 rd (真方均根值变换型)
3. 输出满度值与输入标称值相对应，特殊满度值在订单中注明
4. 输出模拟量为双路时，在订单中说明
（三）订单要求：
型号 — An或Vn — Fn — Pn — On — 等级
例：1. HLLX — A2 — F1 — P2 — O1 — O2
交流电量变送器（平均值变换）
输入：0～5A
辅助电源：240V (170～270V)
频率：50Hz
输出：0～1mA (对应0～5A)
正确度：0.2级
2. HL3UX — Vy（100V）— F1 — P2 — O3 — 0.5
三组合交流电压变送器（平均值变换）
输 入：0～100V
辅助电源：240（170～270V）
频 率：50Hz
输 出：4～20mA (对应0～100V)
正确度：0.5级
三、 有功、无功功率变送器与组合变送器
（一）用途：
HL系列一元件功率变送器用于单相线路中，二元件类用于三相三线制线路中，三元件用于三相四线制线路中，精确测量功率信号，提供线性的直流输出信号，是远动装置计算机巡检、自动化控制系统的模拟量输入采集部件，可广泛应用于电力系统和其它工矿企业等场合。组合式变送器由于输入回路共用PT、CT，故体积小价格低，适用于同时要求测量有功、无功功率及电流的场合。真无功变送器，采用90锁相技术，完全消除了由于频率变化而引起的误差，真正实现了电网无功功率测量的目的。
（二）型号、规格
HLP——有功功率变送器
HLQ——无功功率变送器
HLZQ——真无功功率变送器
HLPQ——有无功功率变送器
==================================================================================
功率类变送器元件 |用于线路的形式|标准输入满度值（Watt或Var）=D
类别Types of |Circuitform |Standard input full-degree value（Watt或Var）=D
transducer ||V1(120V) |V2(240V) |V3(450V)
element||1A|5A|10A|1A|5A|10A|1A|5A|10A
----------------------------------------------------------------------------------
一元件类共9个型号|单相线路|100 |500 |1K |200 |1K|2K |400 |2K|4K
First element, |Single-phase||| ||| |||
9 types|||| ||| |||
----------------------------------------------------------------------------------
二元件类共9个型号|三相三线制交流|200 |1K|2K |400 |2K|4K |800 |4K|8K
Second element,|线路Three-||| ||| |||
9 types|phase,three-||| ||| |||
|line system ||| ||| |||
----------------------------------------------------------------------------------
三元件类共7个型号|三相四线制交流|300 |1.5K|3K |600 |3K|6K |1.2K|6K|12K
Third element, |线路Three-||| ||| |||
7 types|phase,four- ||| ||| |||
|line system ||| ||| |||
==================================================================================
注：特殊输入满度值需注明为Dy并标出要求的满度值，如Dy(866w)
=============================================================================
RV(Ve)Vn|Ra(Ae)An |辅助电源Pn |频率Fn |输出On
| |auxiliarysupply|frequency|outputOn
-----------------------------------------------------------------------------
120V| | |50HzF1 |O1 |O2|O3
(0-150V)V1|1A(0-15A)A1|120V(85-135V)P1| |0-1mA|0-20mA|4-20mA
|5A(0-7.5A)A2 |240V(170-270V)P2 |60HzF2 |O4 |O5|06
240V| | | |0-5mA|0-10mA|4-12-20mA
(0-300V)V2|10A(0-15A)A3 |450V(340-540)P3|400Hz F3 |O7 |08|09
450V|特殊规格Ay | | |0-1V |0-5V|0-10V
(0-560V)V3|special|内接Pns| |010|011 |012
|specification|connectinside| |2-10V|1-5V|1-3-5V
=============================================================================
注：1. Rv;;—电流标称值，Ve—标称使用范围，Ra—电流标称值，
Ae—标称使用范围
2. Pns表示内部已将Pn接于Vn上，故无需 外附辅助电源接线端，
但必须Pn与Vn 一致时，才能选用Pns（内接）形式。
3. 输出规格除O3、O10、O11为单相外，其余均为双方向输出如O1：
0～±1mA对应0～±Dy
4. 功率因数标称值使用范围任意
5. 波形要求：基波+20% 3 rd, 电流为平均值变换时要求输入为正弦波
（三）订单要求
注：凡仅标HLP、 HLQ 、HLZQ 、HLPQ 者即为HLP3～2E、 HLQ3～2E、 HLZQ3～2E、 HLPQ3～2E规格
型号 — VN — An — Fn — Pn — On — Dn — 等级
例：1. HLPQ—V3—A2—F2—P3S—O3—D—0.2
三相有功功率无功功率组合变送器（三相三线，2元件）
输入：450V、5A、60Hz
辅助电源：无，为内接
输出：4～20mA（对应0～4000W, 0～4000Var）
正确度：0.2级
HLP—V1—A2—F1—P2—O8—Dy(±866W)—0.5
2 .三相有功功率变送器（三相三线，2元件）
输入：100V～5A～5Hz
辅助电源：240V(170～240V)
输出：0～±5V (对应-866W～0～+866W)
正确度：0.5级
HL系列功率类及组合变送器本公司生产如下型号、品种
=====================================================================================
元件|序号 |型号|名称(变送)|备注
element |order|mode|Name(transducer)|Remarks
-------------------------------------------------------------------------------------
|1|HLP-1E|交流有功功率|1-13用于单相系统
| ||AC active power |1-13usedinsingle-phase
|----------------------------------------------------------------------------
一|2|HLQ-1E|交流无功功率AC reactive power |
|----------------------------------------------------------------------------
|3|HLPQ-1E |交流有功、无功功率组合AC acti-|
| ||ve& reactive power combination|
|----------------------------------------------------------------------------
|4|HLPI-1E |交流有功功率电流组合AC active |电流为平均值变换Current
| ||power current combination |is mean value variation
元|----------------------------------------------------------------------------
|5|HLPIR-1E|交流有功功率电流组合AC active |电流为真均根值变换Current is
| ||powercurrent combination|real mean value variation
|----------------------------------------------------------------------------
|6|HLQI-1E |交流无功功率电流组合AC reacti-|电流为平均值变换Current is
| ||ve power current combination|mean value variation
件|----------------------------------------------------------------------------
|7|HLQIR-1E|交流无功功率电流组合AC reacti-|电流为真均根值变换Current is
| ||ve power current combinationve|real mean value variation
|----------------------------------------------------------------------------
|8|HLPQI-1E|交流有功、无功功率电流组合AC|电流为平均值变换
| ||active & reactive power |Current is mean
| ||current combination |value variation
类|----------------------------------------------------------------------------
|9|HLPQIR-1E|交流有功、无功功率电流组合AC |电流为真均根值变换
| | |active & reactive power|Current is real mean
| | |current combination|value variation
|----------------------------------------------------------------------------
|10 |HLPH-1E|有功电能变送器Active electric|
| | |power transducer |
First|----------------------------------------------------------------------------
|11 |HLQH-1E|无功电能变送器Reactive |
| | |electric power transducer|
|----------------------------------------------------------------------------
|12 |HLPPH-1E |有功电能变送器Active power & |
| | |electric power combination |
| | |transducer |
element |-----------------------------------------------------------------------------
|13 |HLQQH-1E |无功电能变送器Reactive power |
| | |& electric power combination |
| | | transducer|
--------------------------------------------------------------------------------------
|14 ||HLP3-2E |三相三线有功功率Three-phase|14-28用于三相三线制线路中
| | |three-line active power|14-28 used in three-phase
| | | |three-line circuit
|-----------------------------------------------------------------------------
|15 |HLQ3-2E|三相三线无功功率Three-phase|
| | |three-line reactive power|
|-----------------------------------------------------------------------------
|16 |HLPQ3-2E |三相三线有功、无功功率组合 |
| | |Three-phase three-line active|
| | |& reactive power combination |
二|-----------------------------------------------------------------------------
|17 |HLPI3-2E |三相三线有功功率及电流组合 |电流为平均值变换
| | |Three-phase three-line active|Current is mean
| | |power & current combination|value variation
|-----------------------------------------------------------------------------
|18 |HLPIR3-2E|三相三线有功功率及电流组合 |电流为真均根值变换
| | |Three-phase three-line active|Current isreal mean
| | |power & current combination|value variation
元 |-----------------------------------------------------------------------------
|19 |HLQI3-2E |三相三线无功功率及电流组合 |电流为平均值变换
| | |Three-phase three-line reacti|Current is mean
| | |-ve power & current|value variation
| | |combination
|-----------------------------------------------------------------------------
|20 |HLQIR3-2E|三相三线无功功率及电流组合 |电流为真均根值变换
| | |Three-phase three-line |Current isreal mean
| | |reactive power & current |value variation
件| | |combination|
|-----------------------------------------------------------------------------
|21 |HLPQI3-2E |三相三线有功、无功功率及电流|电流为平均值变换
| ||组合Three-phase three-line|Current is mean
| ||active & reactive power |value variation
| ||& current combination |
|-----------------------------------------------------------------------------
|22 |HLPQIR3-2E|三相三线有功、无功功率及电流|电流为真均根值变换
| ||组合Three-phase three-line|Current isreal mean
| ||active & reactive power & |value variation
类| ||current combination |
|-----------------------------------------------------------------------------
|23 |HLPH|有功电能变送器Active|
| ||electric power transducer |
|-----------------------------------------------------------------------------
|24 |HLQH|无功电能变送器Reactive|
| ||electric power transducer |
Second |-----------------------------------------------------------------------------
|25 |HLPPH |有功功率电能组合变送器Active|
| ||power & electric power|
| ||combination transducer|
|-----------------------------------------------------------------------------
|26 |HLQQH |无功功率电能组合变送器|
| ||Reactive power &electric|
| ||power combination transducer|
|-----------------------------------------------------------------------------
element |27 |HLZQ3-2E|三相三线真无功功率变送器|
| ||Three-phase three-line real |
| ||reactive power transducer |
|-----------------------------------------------------------------------------
|28 |HLZQP3-2E |三相三线真无功、有功功率组合|
| ||Three-phase three-line real |
| ||reactive & active power |
| ||transducer|
---------------------------------------------------------------------------------------
|29 |HLP3N-3E|三相四线交流有功功率Three-|29~37用于三相四线制交流线
| ||phase four-line AC active |路中
| ||power four-line AC circuit|29~37 used in three-phase
|------------------------------------------------------------------------------
三|30 |HLQ3N-3E|三相四线交流无功功率Three-|
| ||phase four-line AC reactive |
| || power|
|------------------------------------------------------------------------------
|31 |HLPQ3N-3E |三相四线交流有功、无功功率组|
| ||合Three-phase four-line AC|
元| ||active & reactive power |
| ||combination |
|------------------------------------------------------------------------------
|32 |HLPI3N-3E |三相四线交流有功功率组合变送|电流为平均值变换Current is
| ||器Three-phase four-line AC|mean value variation
| ||active power current|
| ||combination |
件|------------------------------------------------------------------------------
|33 |HLPIR3N-3E|三相四线交流有功功率组合变送|电流为真均根值变换Current is
| ||器Three-phase four-line AC |real mean value variation
| ||active power current |
| ||combination |
|------------------------------------------------------------------------------
类|34 |HLQI3N-3E |三相四线交流无功功率组合变送|电流为平均值变换Current is
| ||器Three-phase four-line AC|mean value variation
| ||reactive power current|
| ||combination |
|------------------------------------------------------------------------------
Third |35 |HLQIR3N-3E|三相四线交流有功功率组合变送|电流为真均根值变换Current is
| ||器Three-phase four-line AC|real mean value variation
| ||reactive power current|
| ||combination |
|------------------------------------------------------------------------------
|36 |HLZQ3-3E|三相四线真无功功率变送器|
| ||Three-phase four-line real|
element | ||reactive power transducer |
|------------------------------------------------------------------------------
|37 |HLZQP3-3E |三相四线真无功、有功功率组合|
| ||Three-phase four-line real|
| ||reactive & active power |
| ||combination |
=======================================================================================
四、 功率电能变送器
（一） 用途：
HL系列功率电能变送器是测量有功电能、无功功率与电能、无功功率与电能的多功能变送器。它具有精度高、稳定性好、相对误差小等特点。为便于适应各种系统，电能输出：有光耦集电极开路、有继电器触点、有代表正向电能的脉冲和代表负向电能的脉冲。在有功、无功与电能组合中，可同时提供代表功率的模拟量和代表电能的数字量输出。所以HL系列功率电能变送器是远动通信、自动化巡检、自动计费等电力系统中不可缺少的配套装置。
（二）型号、规格：
HLPH;;——有功电能变送器
HLQH——无功电能变送器
HLPPH——有功功率与电能组合变送器
HLQQH——无功功率与电能组合变送器
================================================================================
功率类变送器 |用于的|标准输入满度值（Watt或Var）=D
元件类别Sorts|线路形式|Standard input full-degree value（Watt or Var）=D
of powertrans- |Circuit |V1(120V)|V2(240V)|V3(450V)
ducer element|form|1A |5A |10A |1A |5A |10A |1A |5A |10A
--------------------------------------------------------------------------------
一元件类共4个型|单相线路|100|500|1K|200|1K |2K|400|2K |4K
号First element|Single-phase| | || | || | |
four models|circuit | | || | || | |
--------------------------------------------------------------------------------
二元件类共4|三相三线制|200|1K |2K|400|2K |4K|800|4K |8K
个型号Second |交流线路| | || | || | |
element|three-line| | || | || | |
four models |AC circuit| | || | || | |
================================================================================
参 量 规 格reference specification
=============================================================================
RV(Ve)Vn|Ra(Ae)An |辅助电源Pn |频率Fn |输出On
| |auxiliarysupply|frequency|outputOn
-----------------------------------------------------------------------------
120V| | |50HzF1 |O1 |O2|O3
(0-150V)V1|1A(0-15A)A1|120V(85-135V)P1| |0-1mA|0-20mA|4-20mA
|5A(0-7.5A)A2 |240V(170-270V)P2 |60HzF2 |O4 |O5|06
240V| | | |0-5mA|0-10mA|4-12-20mA
(0-300V)V2|10A(0-15A)A3 |450V(340-540)P3|400Hz F3 |O7 |08|09
450V|特殊规格Ay | | |0-1V |0-5V|0-10V
(0-560V)V3|special|内接Pns| |010|011 |012
|specification|connectinside| |2-10V|1-5V|1-3-5V
=============================================================================
===============================================================================
规格 |有功电能active|无功电能reactive |输出方向|输出方式Sn
specification|electric energy |electric energy|output way|output model
X1 |1瓦特小时/脉冲|1乏尔小时/脉冲 |单向|
|1watt hour/pulse|1var hour/ pulse |single way|
X2 |10瓦特小时/脉冲 |10乏尔小时/脉冲|双向|光耦集电极开路S1
|10watt hour/ pulse|10var hour/ pulse|two way |继电器接点S2 Light
|1瓦特小时/脉冲|1乏尔小时/脉冲 |单向|-coupled electrode
Y1 |1watt hour/ pulse |1var hour/ pulse |single way|open circuit S1
|10瓦特小时/脉冲 |10乏尔小时/脉冲|双向|Relay terminal
Y2 |10watt hour/ puls |10var hour/ pulse|two way |
=================================================================================
注：1. Rv—电压标称值，Ve—标称使用范围，Ra—电流标称值，
Ae—标称使用范围
2. Pns表示内部已将Pn接于Vn上，故无需外附助电源接线端，但必须是Pn与Vn相一致时，才能选用Pns（内接）形式
3. 输出规格除O3、O10、O11为单向外，其余均为双方向输出如O1：0～±1mA对应0～±D瓦特/乏尔, O6: 4～12～20mA对应-D～0～+D瓦特/乏尔
4. 无功功率/无功电能变送器,-D表示功率因数超前,+D表示功率因数滞后
5. 功率因数标称值使用范围任意
6. 波形要求；基波+20% 3 rd；电流为平均值变换时要求输入为正弦波
7. 如需配用电能计数显示器可与本公司协商
（三）订单要求
注：凡仅标HLPPH、HLQQH、HLPH、HLQH者即为HLPPH3~2E、HLQQH3--2E、HLPH3--2E、HLQH3--2E规格
型号 — Vn — An — Fn — Pn — On — Xn/Yn — Sn — Dn — 等级
例：1. HLPH — V1 — A2 — F1 — P2 — X1 — S1 — 0.2
有功电能变送器（三相三线，二元件）
输入：120V、5A、50Hz
辅助电源：有，外接240V
输出：1瓦特/1脉冲，单相光耦集电极开路
精度等级：0.2
五、 功率因数和相角变送器
（一）用途
功率因数变送器和相角变送器，用于测量单、三相系统的功率因数（COSφ）和相位角（φ），经变换成线性直流信号输出，供远动装置、计算机、自动化系统作信息输入，广泛用于电力系统等场合。 本变送器基本误差极限伪.25%满度值+0.3°
（二）型号、规格
HLCOSφ—有功功率因数变送器
HLφ—相角变送器
平衡负载，适用于单相、一相三线、三相三线、三相四线
====================================================================================
Rv(Ve)Vn|Ra(Ae)An|辅助电源Pn au-|频率Fn |输出 On |COSφ范 |φ范围
||xiliary supply|frequency|Output On |围Range|LnRange
----------------------------------------------------------------------------------
120V(0- |1A(0- |120V|50Hz F1|O1 |O2|O3 |-0-1 X |±30°L1
150V)V1 |1.5A)A1 |(85-135V) P1| |0-1mA|0-20mA|4-20 mA|-+0|±60°L2
||| | || | |±90°L3
240V(0- |5A(0- |240V|60Hz F2|O4 |O5|O6 |-0.5 |±180°L4
300V)V2 |7.5A)A2 |(170-270V)P2| |0-5mA|0-10mA|4-12-20mA|-1 Y |±360°L5
450V(0- |10A(0-|450V|400Hz F3 |O7 |O8|O9 |-+0.5|特殊规格Ly
560V)V3 |15A)A3|(340-540V)P3| |0-1V |0-5V|0-10V|特殊规格Z|special
|特殊规格Ay|内接 Pns| |O10|O11 |O12|special|specif-
|special |connect | |2~10V|1~5V|1~3~5V |specific-|ication
|specification|inside | | || |ation|
====================================================================================
（三）订单要求
型号 — Vn — An — Fn — Pn — On — Ln或X或Y
例：1. HLCOSφ— V1— A2 — F1 — PNS — O1 — Y
功率因数变送器
输 入：120V、5A、50Hz
辅助电源：无，为内接
输 出：0～1mA对应-0.5～1～+0.5
2. HLφ — V1 — A2 — F1 — P2 — O8 — L y
相角变送器
输 入：120V、5A、50Hz
辅助电源：240V（170～270V）
输 出：-5～0～+5对应-30°～0°～+30°
六、频率变送器
（一）用途
HLF型频率变送器可测量工频频率，将频率变换为线性的直流信号，输送给远动装置、计算机、巡检等，主要用于电力系统、电厂、电网调度室及工矿企业等场合。 本变送器基本误差极限为标称频率的0.025%。
（二）型号、规格：
HLF—频率变送器
==============================================================================
Ve |辅助电源Pn|频率 Fn|输出 On|范围 Bn
|Auxiliary power |Frequency|Output on|Range
30-600V|120V(85-135V)P1 |50Hz F1|O1 |O2 |O3 |±0.5 B1
|| |0-1mA|0-20mA |4-20 mA|±1Hz B2
|240V(170-270V)P2|60Hz F2|O4 |O5 |O6 |±2Hz B3
|| |0-5mA|0-10mA |4-12-20mA|±5Hz B4
|450V(340-540V)P3|400Hz F3 |O7 |O8 |O9 |±10Hz B5
|| |0-1V |0-5V |0-10V|特殊规格 By
|内接 Pns| |O10|O11|O12|special
|connect inside| |2-10V|1-5V |1-3-5V |specification
==============================================================================
注：1、Ve—输入电压标称使用范围。
2、Pns表示内部已将Pn接于Ve上，故无需外辅助电源端子，但必须是Pn与Ve相一致时，才能选用Pns形式。
3、除特殊规格规定外，频率范围均对应单向输出，如以上F1、O1、B2为例49~51Hz对应0--1 mA输出。
（三）订单要求：
型号 — Fn — Pn — On/Bn
例： 1.HLF—F1—P1S—O1/B1
输 入：49.5～50.5Hz
辅助电源：无，内接（将20V电压接入端子）
输 出：0～1mA 对应 49.5～50.5Hz
2.HLF—F1—P2—O8/By (±2Hz，双向)
输 入：30～600V（48～52Hz）
辅助电源：240V, 50Hz
输 出：-5～0～+5对应48～50～52Hz
七、直流变送器
(一) 用途
HLD型、HLDH型直流变送器，可测量各种直流电压、电流（配用外附分流器）信号，输入、输出具有良好的电气隔离。可用于发电机转子电压和电流的测量，还广泛应用于其它各种场合。
（二）型号、规格
HLD—直流变送器（电压试验2KV/1min）
HLDH—直流变送器（电压试验4KV/1min）
==============================================================================
输入范围 |辅助电源 Pn|辅助电源频率 Fn |输出 On
Cninput range|auxility apply |auxility apply|output on
| |frequency | ||
0-45mV S1|120V |50Hz F1 |O1 |O2|O3
0-75mV S2|(85-135V) P1 ||0-1mA|0-20mA|4-20mA
0-200mV S3 | || ||
0-50V S4 |240V |60Hz F2 |O4 |O5|O6
0-100V S5|(170-270V) P2||0-5mA|0-10mA|4-12-20mA
0-150V S6| || ||
0-200V S7|450V |400Hz F3|O7 |O8|O9
0-600V S8|(340-540V) P3||0-1V |0-5V|0-10V
特殊规格 Sy|内接 Pns ||O10|O11 |O1
special specification|connect inside ||2-10V|1-5V|1-3-5V
==============================================================================
（三）技术指标：
基本误差极限（23°±2）：0.2%满度值；
线性和可重复性：0.1%（典型值）
温度影响：小于60ppm/℃
输入电阻：大于10MΩ（≤2V规格）
大于500KΩ（>2V规格）
最大过量输入：不大于150Vrms（连续）（≤2V规格）
不大于300Vrms（连续）（2~200V规格）
不大于800Vrms（连续）（>200V规格）
辅助电源影响：小于30ppm/℃
响应时间：小于400ms
输出纹波：小于0.1%RO
共模抑制：大于120db DC～60HZ
电压试验：2KV(HLD), 4KV(HLDH) Acrms/1min输入输出电源外壳之间
冲击电压试验：ANSIC37.90a/1973、IEC255～4
输出负载能力：最大恒流输出电压为12V（电流输出规格）
最大驱动电流为5mA（电压输出规格）
工作条件：温度范围0～+45℃，相对温度不大于95%无凝露
贮存条件：温度范围-40～+70℃，相对温度不大于95%无凝露
(四) 订单要求
型号 — Sn — Fn — Pn — On
例：HLD—S2—F1—P2—O3
直流变送器（耐压2KV）
输 入：0～75mV
辅助电源：240V，50Hz
输 出：4～20mA对应0～75mV
Order require
Model — Sn — Fn — Pn — On
八、温度变送器
（一） 用途
HLCL、HLC、HLCH型温度变送器可测量各种温度输入的信号（配探头）输出具有良好的电气隔离性能，可用于主变压器油温测量。变电站内温度测量还可广泛用于工矿、冶金、铁路及其它温度测量场合。
（二） 型号
HLCL——低温度测量变送器；
HLC——中温度测量变送器；
HLCH——高温度测量变送器；
本变送器基本误差极限为0.2%、0.5%，数显值满度±5个字。
===========================================================================
输入范围Cn |辅助电源 Pn|辅助电源频率 Fn|输出 On
input range|auxiliary apply|auxiliary apply|output on
| |frequency|
-100℃-0℃ C1|120V |50Hz F1|O1 |O2|O3
|(85-135V) P1 | |0-1mA|0-20mA|420mA
| | |O4 |O5|O6
0℃-100℃ C2 |240V |60Hz F2|0-5mA|0-10mA|4-12-20mA
|(170-270V) P2| |O7 |O8|O9
| | |0-1V |0-5V|0-10V
100℃-1000℃ C3|450V |400Hz F3 |O10|O11 |O12
|(340-540V) P3| |2-10V|1-5V|1-3-5V
===========================================================================
（三）订单要求
型号 — Av或Vn — Fn — Pn — On — 等级
例：HLC—C1—F1—P2—O3
输 入：0～100℃
辅助电源：240V，50Hz
输 出：4～20mA 对应0～100℃
九、微机程控多功能档位变送器
详见HLDW系列目录与使用手册
十、变送器屏、柜
（一） 用途
本公司除向用户提供优质的HL系列0.5级、0.2级电量变送器外，还配套提供遥测、遥信、遥控等各类屏、柜、以方便用户。
本公司生产的屏、柜彩采用优质的冷轧钢板，其结构合理坚固，安装、维护方便。各类规格的屏、柜其电器成套安装均配用新型附件，尤其采用了大视野、磁性密封条浮法玻璃前门及国际流行色彩，使外型新颖、美观。可与电网，电站中各类引进产品媲美。
（二） 型号、规格
===============================================================================
型号|规格|备注
Model |Specification |Notes
HLPK—1 |敝开式屏Open shield |均采用优质JT系列端子，CT回
HLPK—2 |全封闭式柜(前后双门、带锁)Full- |路选用试验型端子,PT回去路
|closed cabinet(two doors, with lock)|和辅助电源选用带熔丝型端子
HLPK—3 |全封闭式柜(前大视野、磁性密封条玻璃 |Select high-grade JT serial
|门,后双开门;带锁)Full-closed cabinet|terminal,CT loop select test
| (wide vision, magnetism-closed gla-|terminal,PT loop and auxiliary
|ss door, two door behind, with lock)|supply select fuse-terminal.
==============================================================================
（三）外形尺寸
本公司生产的遥测变送器屏、遥信转接屏及遥控执行屏之外型尺寸以国家和部颁标准为主。
1．2360×800×500 （高×宽×深）
2．2260×800×600 （高×宽×深）
注：可满足用户各种特殊尺寸要求
（四） 订单要求
用户除需注明型号、规格、尺寸外，应提出安装技术指标（也可请本公司进行屏面布置端子排列等），并应标明屏体颜色。 |
|
| |
|
| |
HL系列电量变送器(示意图)
|
 相关产品： |
|
| |
| 相关文章： |
|
|
|
|
|
 |
|
 |
|
您的位置：首页 → 电子电器 → 电量变送器 → HL系列电量变送器
