产品名称：

Z19B型胀紧联结套

型号规格：

Z19B型胀紧联结套

产品类别：

常规产品 -- 机械传动 -- 胀紧套

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

Z19B型胀紧联结套产品详细说明：

A基本尺寸（mm）Dimensions					额定负荷		螺母		胀套与轴结结合面上的压力pt	胀套与轮载结合面上的压力pt	重量
d	D	E	H	B	转矩Mt	轴向力Ft	d₁	M_A	N/mm²	N/mm²	kg
d	D	E	H	B	kN．m	kN	d₁	N．m
14	25	32	30	20	64	9.1	M20×1	95	85	45	0.08
15	25	32	30	20	70	9.1	M20×1	95	80	45	0.08
16	25	32	30	20	73	9.1	M20×1	95	75	45	0.07
17	25	32	32	20	80	9.1	M22×1	95	70	45	0.07
18	30	32	32	20	83	9.1	M22×1	95	65	40	0.12
19	30	38	32	20	105	11	M25×1.5	160	75	45	0.11
20	30	38	32	20	112	11	M25×1.5	160	70	45	0.1
22	35	45	36	25	163	14.5	M30×1.5	220	70	45	0.17
24	35	45	36	25	178	14.5	M30×1.5	220	65	45	0.15
25	35	45	36	25	185	14.5	M30×1.5	220	60	45	0.14
28	40	52	42	30	250	14.5	M35×1.5	340	55	40	0.22
30	40	52	42	30	270	17.5	M35×1.5	340	50	40	0.19
32	42	52	44	30	350	21.5	M36×1.5	340	60	45	0.2
32	45	58	44	30	350	21.5	M40×1.5	480	60	45	0.27
35	45	58	44	30	390	21.5	M40×1.5	480	55	45	0.22
38	50	65	45	30	500	26	M45×1.5	680	60	45	0.3
40	50	65	45	30	520	26	M45×1.5	680	60	50	0.25
45	55	70	46	30	680	30	M50×1.5	870	60	50	0.29
48	60	75	46	30	840	35	M55×2	970	60	50	0.37
50	60	75	46	30	880	35	M55×2	970	60	50	0.32
55	65	80	46	30	1030	37.5	M60×2	1100	60	50	0.34
60	70	85	52	30	1360	45	M65×2	1300	65	55	0.42

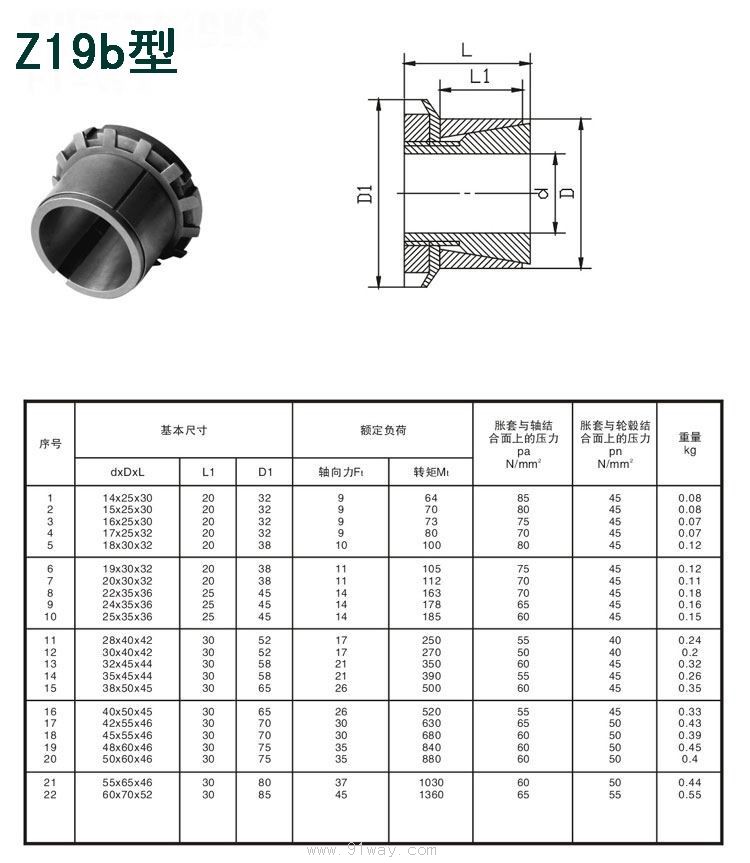

Z19B胀紧套

Z19B型胀紧联结套

Z19B型胀紧联结套（示意图）
