产品名称: Z4型胀紧联结套
型号规格: Z4型胀紧联结套
  放大图片 放大图片
产品类别: 常规产品 -- 机械传动 -- 胀紧套
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
Z4型胀紧联结套产品详细说明:

Z4型胀紧联结套特性

Z4型胀紧套由锥度不同的开口双锥内环与开口双锥外环及两个双锥压紧环组成,用内六角螺栓锁紧。与Z2型比较,结合面长,对中精度高,用于旋转精度要求较高和传递较大载荷的场合。

安装参考范例

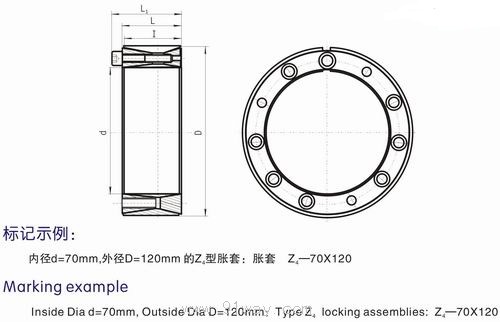

Z4型胀紧联结套外形尺寸

基  本  尺  寸

额定负荷

胀套与轴
结合面上
的 压 力
P f
 N/mm 2

胀套与轮
毂结合面
上的压力
P f′
N/mm 2

螺钉的拧  紧
力  矩
 M A
N·m

重  量

kg

d

D

l

L

L1

d 1

n

轴向力
F 1
KN

转 矩
M 1
KN·m

mm

70

120

56

62

74

M12

8

197

6.85

201

117

145

3.3

80

130

12

291

11.65

263

162

3.7

90

140

290

13.00

234

150

4.0

100

160

74

80

94

M14

15

389

19.70

213

133

230

7.2

110

170

483

22.60

242

157

7.7

120

180

482

28.90

222

148

8.3

125

185

480

30.00

212

143

8.5

130

190

31.20

205

140

8.8

140

200

18

574

40.20

227

159

9.3

150

210

572

42.90

212

152

10.0

160

230

88

94

110

M16

800

64.00

227

158

355

14.9

170

240

795

67.80

214

152

15.7

180

250

21

923

83.00

235

170

16.4

190

260

921

88.00

223

163

17.2

200

270

24

1050

105.00

242

179

18.8

210

290

110

116

134

M18

20

1118

117.30

197

143

485

23.0

220

300

21

1120

123.00

189

138

27.7

240

320

24

1280

153.00

198

148

29.8

250

330

27

1282

160.20

205

157

31.0

260

340

1430

186.00

157

32.0

280

370

130

136

156

M20

24

1650

230.00

192

145

690

46.0

300

390

245.00

179

138

49.0


Z4型胀紧联结套

Z4型胀紧联结套
