Z7A型胀紧联结套产品详细说明：

胀紧联结套的特性

Z7型胀紧套是一种轴与轴套之间的无键联结装置,此装置可从外部对轴套施加夹紧力，使轴与轴套之间形成机械压缩配合而传递扭矩，胀紧套本身不传递任何力矩力矩及负荷。
此装置拆卸简单，适用于中低速传递扭矩。

安装参考范例

Z7A型锁紧联结盘的基本尺寸
(按JB/T7934-1999生产)

基本尺寸						内六角螺钉		额定负荷		螺钉的拧紧力矩 MA N·m	重量 kg
d	D	dn	L	H	e	d1	n	轴向力F1 KN	转矩 M1 KN·m
mm
125	185	95	39	52	6	M10×40	8	242	11.5	58	6
		100						260	13
		105						276	14.5
140	220	110					10	391	16		8
		120						330	20
		125						352	22
155	245	130					12	385	25		10
		135						427	28.8
		140						464	32.5
165	260	135	46	62	8	M12×50	10	474	32	100	14
		140						507	32.5
		145						538	39
175	275	145						538	39		16
		150						573	43
		155						606	47
185	295	155					12	632	49		20
		160						662	53
		165						691	57
195	315	165	56	72		M12×55	15	800	66		27
		170						835	71
		175						869	76
220	345	180	66	84	9	M16×65	9	978	88	240	35
		190						1063	101
		200						1140	114
240	370	200					12	1200	120		44
		210						1276	134
		215						1312	141
260	395	220	72	92		M16×70		1309	144		48
		230						1384	159
		235						1421	167
280	425	230	84	104	10	M16×75	15	1478	170		60
		240						1583	190
		250						1680	210
300	460	250					16	1704	213		75
		260						1800	234
		270						1889	255
320	495	270		106	11	M16×80	18	1955	264		84
		280						2036	285
		290						2076	301
340	535	290					20	2193	318		100
		300						2300	345
		305						2354	359
360	555	300	100	122		M20×90	15	2547	382	470	125
		310						2645	410
		320						2738	438
390	595	330	112	136	12	M20×100	18	3091	510		156
		340						3194	543
		350						3291	576
420	630	350	120	144			20	3371	590		185
		360						3500	630
		370						3620	670
460	685	390	132	158	13	M20×110	24	3949	770	470	235
		400						4300	860
		410						4634	950
500	750	420	152	178		M20×120	30	4881	1025		320
		430						5233	1125
		440						5568	1225

Z7A型胀紧联结套

Z7A型胀紧联结套

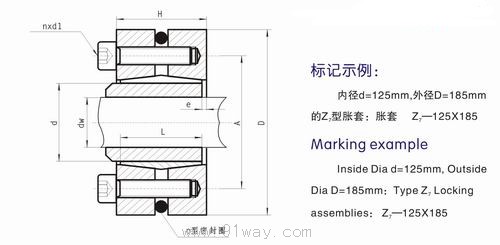

Z7A型胀紧联结套（示意图）
