DCH-1A型一次重合闸装置(以下简称装置)用于输电线路上实现三相一次重合闸的接线中，作为其中的主要组成部分。
2 型号含义

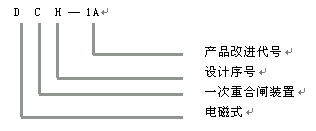

3 原理和结构
3.1 装置由一台DS-32C型时间继电器(作为时间元件)、一台DZK-226型快速中间继电器(作为中间元件)及若干电阻、电容元件组成。
3.2 装置采用嵌入式插拔结构，同一机芯可适用于一般嵌入式A32K，见图2。继电器直接安装在插件中的金属底板上，电阻、电容器先被固定在绝缘安装板上，再将安装板固定在插件中的金属底板上。插件装在一个有透明塑料盖子的金属外壳内。采用嵌入式插拔结构，不但美观大方，而且有利于用户调整和维护。
3.3 装置的端子图及内部线图内图1。
图1 DCH-1A一次重合闸装置内部接线图(背视)

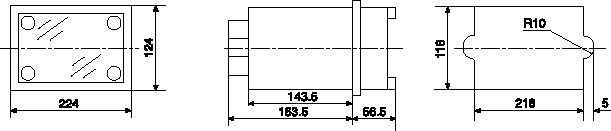

图2 DCH-1A型一次重合闸装置外形及安装尺寸图
4 主要技术数据
4.1 额定电压：直流110V、220V。
4.2 额定电流(中间原件ZJ的保持电流):0.25A、0.5A、lA、2.5A。
4.3 继电器的绝缘强度应耐受交流50Hz，2kY历时1min的耐压试验而无击穿或闪络现象。
5 订货须知
5.1 装置的型号及名称。
5.2 额定电压及额定电流。
5.3 装置的数量。
|
