LM型梅花形弹性联轴器产品详细说明：

1.LM系列梅花形弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩，当两轴线有相对偏移时，弹性元件发生相应的弹性变形，起到自动补偿作用。

　　2.梅花形弹性联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合，例如：冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等。工作环境温度-35℃～+80℃，传递公称扭矩25～12500Nm，许用转速1500～15300r/min。
　　3.与其它联轴器相比，梅花形弹性联轴器具有以下特点：
（1）工作稳定可靠，具有良好的减振、缓冲和电绝缘性能。
（2）结构简单，径向尺寸小，重量轻，转动惯量小，适用于中高速场合。
（3）具有较大的轴向、径向和角向补偿能力。
（4）高强度聚氨酯弹性元件耐磨耐油，承载能力大，使用寿命长，安全可靠。
（5）联轴器无需润滑，维护工作量少，可连续长期运行。

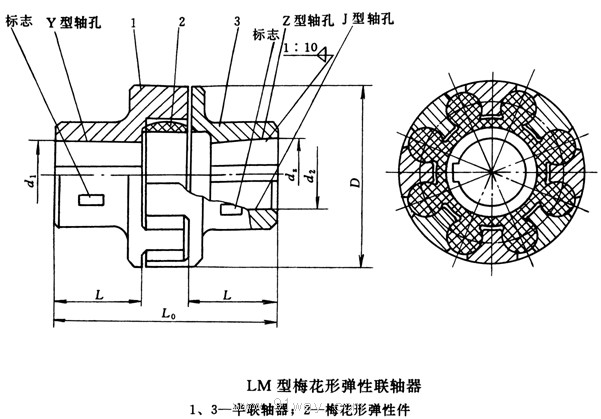

LM型梅花形弹性联轴器

LM型梅花形弹性联轴器基本参数和主要尺寸（GB/T5272）/mm

型号	公称转矩Tn /N·m		许用 转速 [n]/ r·min-1	轴孔直径 d1、d2、dz	L	L0	D	弹性件 型号	质量m /kg	转动惯量I /kg·m2
	弹性件硬度
	a(HA)	b(HD)
	80±5	60±5
LM1	25	45	15300	12、14、16、18、19、20、22、 24、25	35	86	50	MT1-a MT1-b	0.657	0.00022
LM2	50	100	12000	16、18、19、20、22、24、25、 28、30	38	95	60	MT2-a MT2-b	0.923	0.00044
LM3	100	200	10900	20、22、24、25、28、30、32	40	103	70	MT3-a MT3-b	1.407	0.00087
LM4	140	280	9000	22、24、25、28、30、32、35、 38、40	45	114	85	MT4-a MT4-b	2.182	0.002
LM5	350	400	7300	25、28、30、32、35、38、40、 42、45	50	127	105	MT5-a MT5-b	3.601	0.0049
LM6	400	710	6100	30、32、35、38、40、42、45、48	55	143	125	MT6-a MT6-b	6.0748	0.0114
LM7	630	1120	5300	35*、38*、40*、42*、45、48、 50、55	60	159	145	MT7-a MT7-b	9.089	0.0232
LM8	1120	2240	4500	45*、48*、50、55、56、60、63、65	70	181	170	MT8-a MT8-b	13.561	0.0468
LM9	1800	3550	3800	50*、55*、56*、60、63、65、 70、71、75、80	80	208	200	MT9-a MT9-b	21.402	0.1041
LM10	2800	5600	3300	60*、63*、65*、70、71、75、 80、85、90、95、100	90	230	230	MT10-a MT10-b	32.03	0.2105
LM11	4500	9000	2900	70*、71*、75*、80*、85*、90、95、 100、110、120	100	260	260	MT11-a MT11-b	49.515	0.4338
LM12	6300	12500	2500	80*、85*、90*、95*、100、 110、120、125、130	115	297	300	MT12-a MT12-b	73.448	0.82
LM13	11200	20000	2100	90*、95*、100*、110*、120*、125*、 130、140、150	125	323	360	MT13-a MT13-b	103.86	1.672
LM14	12500	25000	1900	100*、110*、120*、125*、130*、 140*、150、160	135	333	400	MT14-a MT14-b	127.59	2.499

注：1.质量、转动惯量是按材料为铸钢、L推荐、最大轴孔计算的近似值。
