ZFG92.93(SRG)有功功率监视装置

型号规格：

产品类别：

常规产品 -- 特种电器 -- 船用电源

参考价格：

厂价直销

下浮数：

产品品牌：

国标产品

产品产地：

上海

可供数量：

批量

供应商家：

上海：
上海倍源工贸有限公司
联系电话：	021-66770508 66775508 13916500500 13901609058
传真：	021-66108310
电子邮件：	91way@163.com

北京：
北京容申和科贸有限公司
联系电话：	010-63483536
	13552697787
传真：	010-63483536
电子邮件：	carll2008@163.com

产品简介：

（点击小图查看大图）

ZFG92.93(SRG)有功功率监视装置主要技术参数：

用途：
ZFG92.93有功功率监视装置用于监视发电机的有功功率，分别用作逆功率或过功功率保护，也适用于其它类似的场所。

继电器型号名称：

工作原理：
装置为静态型原理，整个装置由印刷线路板、变压器、电流互感器等元器件组成。装置通过电流互感器测量单相有功电流，通过相敏整流器转换成适当的电压。把此直流电压送到极限监视器并与调节的参考值进行比较。正常运行时，接点8-9断开，7-8闭合，当超过极限值时，红色发光二极管发光。同时，一个可调节的延时回路起动，当延时结束，出口继电器动作，接点8-9闭合，7-8断开，绿色发光二极管也发光。

主要技术参数：
5.1 额定电压及频率
a) 交流50Hz 380V或100V；
b) 交流60Hz 440V或110V。
5.2 额定电流: 1A或5A。

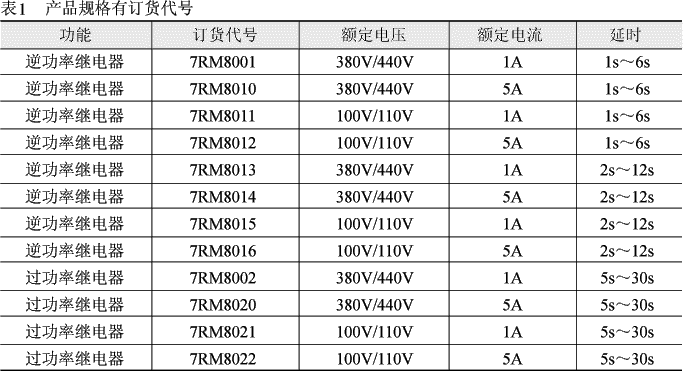

5.3 规格装置规格及订货代号见表1。
5.4 动作功率
逆功率:1%～20%额定电流，过功率60%～140%额定电流。
5.5 动作时间
当通入1.2倍动作功率时装置的动作时间应为: 逆功率1-6s或2-12s；过功率5-30s。
5.6 功率消耗
装置在额定电压下电压回路的功率消耗不大于4VA，电流回路在额定电流时功率消耗每相不大于3VA。
5.7 触点性能
装置的触点在交流不大于250V时能可靠断开电流10A；接通最大电流 20A。
5.8 介质强度
装置中在电气上无联系的各导电部分之间及导电部分连在一起对非导电金属部分(对地)，应能承受2.5kV(有效值)，50Hz的交流试验电压，历时1min试验，而无绝缘击穿及闪络现象。

继电器背后接线图：

继电器外形尺寸及开孔尺寸：

订货需知：
6.1 产品型号、名称、订货代号(见表1)。
6.2 订购数量。

ZFG92.93(SRG)有功功率监视装置(示意图)
