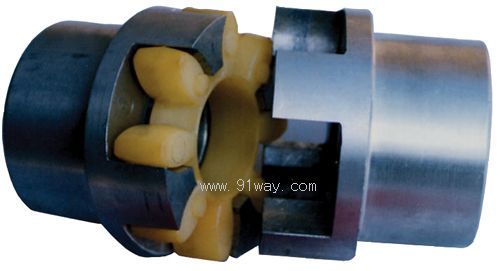

XL型星形弹性联轴器产品详细说明：

XL型星形弹性联轴器的适用范围和性能特点

XL型星形弹性联轴器是以工程塑料作弹性元件，适用于联接两同轴线的传动轴系，具有补偿两轴相对偏移、缓冲、减震、耐磨性能，适应场合普遍，传递转矩20-35000.N.M,工作温度-35-+80摄氏度并与德国ROTEX联轴器互换。

XL型星形弹性联轴器以工程塑料为弹性元件，拆装方便，补偿径向、角向和轴向偏差。工作温度-40~+110ºC。

弹性体由凸形爪块限制，可避免由于冲击产生的内部变形及离心力产生的外部变形。凸爪大的凹面，使渐开线齿上的表面压力很小，齿上即使承受过载，齿仍不会磨损或变形。
有铝合金及45#钢两种材质；
轴向插入式安装。如需径向安装，可作成法兰式，详情请垂询。
联结形式有键槽联结、紧定螺丝联结、夹紧联结，或其中两种形式的组合联结。

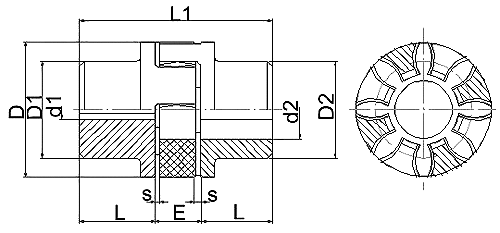

XL型-星形弹性联轴器基本参数和主要尺寸

型号	公称扭矩 N．m	许用转速 rpm	轴孔直径 d1、d2 mm	轴孔长度 L mm	L 1 mm	D mm	D1 D2 mm	E mm	S mm	转动惯量kg.m 2	重 量 kg
XL0	15	19000	6~16	18	50	30	30	13	1.5	0.00005	0.10
XL1	20	19000	6~19	25	66	40	32	16	2	0.00008	0.30
XL2	70	14000	8~24	30	78	55	40	18	2	0.0002	0.61
XL3	190	11800	10~28	35	90	65	48	20	2.5	0.0007	1.00
XL4	380	9500	12~38	45	114	80	66	24	3	0.002	2.08
XL5	530	8000	14~42	50	126	95	75	26	3	0.004	3.21
XL6	620	7100	15~48	56	140	105	85	28	3.5	0.006	4.41
XL7	820	6300	20~55	65	160	120	98	30	4	0.012	6.64
XL8	1250	5600	22~65	75	185	135	115	35	4.5	0.025	10.13
XL9	1950	4750	30~75	85	210	160	135	40	5	0.054	16.03
XL10	4800	3750	40~90	100	245	200	160	45	5.5	0.139	27.50
XL11	6800	3350	50~100	110	270	225	180	50	6	0.245	38.50
XL12	8000	3000	60~110	120	295	255	200	50	6	0.435	54.0
XL13	10000	2650	60~125	140	340	290	230	60	7	0.85	81.8
XL14	14500	2380	60~140	155	375	320	255	65	7.5	1.4	109.7
XL15	20000	2000	80~160	175	425	370	290	75	9	2.72	162.7
XL16	23500	1800	85~180	195	475	420	325	85	10.5	4.95	230.8

标记示例：
XL3型星型弹性联轴器
主动端：Z型轴孔，B型键槽
轴孔直径d=35mm,轴孔长度L=35
从动端：Y型轴孔，A型键槽
轴孔直径d=30mm,轴孔长度L=32
标记方法：
XL3 ZB35*35/YA30*32
