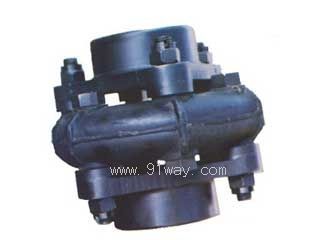

LD型多角形橡胶联轴器产品详细说明：

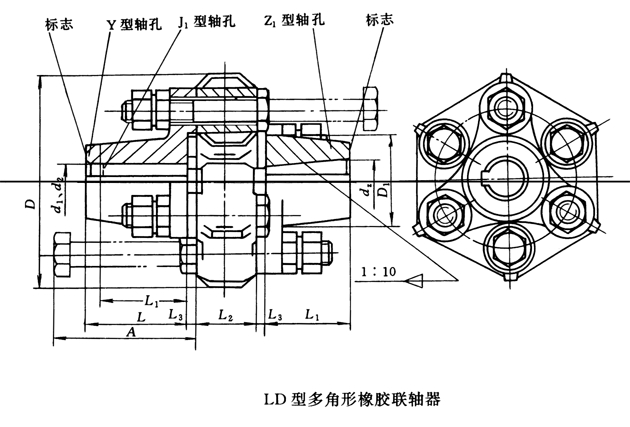

LD型多角形橡胶联轴器基本参数和主要尺寸（JB/T5512-91）/mm

型号	公称转 矩Tn/ N·m	许用转 速[n]/ r·min-1	允许扭 转角度 /(°)	轴孔直径 d1、d2、dz	轴孔长度		D	A	L2	L3	转动惯 量I/ kg·m2	质量 m/kg
					Y型	J1、Z1型
					L	L1
LD1	50	5000	5	12、14	32	—	96	42	75	28	0.001	1.9
				16、18、19	42	30
				20、22、24	52	38
				25	62	44
LD2	80	4000		16、18、19	42	30	118	55	85	32	0.0031	3.9
				20、22、24	52	38
				25、28	62	44
				30、32	82	60
LD3	160	3150	4	20、22、24	52	38	142	68	105	46	0.0089	8
				25、28	62	44
				30、32、35、38	82	60
				40	112	84
LD4	280	2500		22、24	52	38	182	92	120	52	0.026	14.2
				25、28	62	44
				30、32、35、38	82	60
				40、42、45、48、50、55	112	84
LD5	560	2000		25、28	62	44	235	122	140	62	0.095	31.4
				30、32、35、38	82	60
				40、42、45、48、50、55、56	112	84
				60、63、65、70、71	142	107
LD6	800	1800		28	62	44	258	128	150	68	0.132	35.6
				30、32、35、38	82	60
				40、42、45、48、50、55、56	112	84
				60、63、65、70、71	142	107
LD7	1250	1600		35、38	82	60	282	148	185	78	0.287	58.4
				40、42、45、48、50、55、56	112	84
				60、63、65、70、71、75	142	107
				80、85	172	132
LD8	2500	1250		40、42、45、48、50、55、56	112	84	372	190	230	100	0.952	117.1
				60、63、65、70、71、75	142	107
				80、85、90、95	172	132
				100、110	212	167
LD9	3550	1120		45、48、50、55、56	112	84	420	220	270	115	1.981	171.8
				60、63、65、70、71、75	142	107
				80、85、90、95	172	132
				100、110、120、125、130	212	167
LD10	5600	1000		50、55、56	112	84	465	242	295	130	3.606	252.9
				60、63、65、70、71、75	142	107
				80、85、90、95	172	132
				100、110、120、125	212	167
				130、140、150	252	202
LD11	8000	900		60、63、65、70、71、75	142	107	520	260	365	150	7.48	386.7
				80、85、90、95	172	132
				100、110、120、125	212	167
				130、140、150	252	202
				160	302	242

注：1.许用转速是指角向补偿量1°范围内的允许转速。
2.LD1～LD6多角橡胶弹性件为六角形。
LD7～LD11多角橡胶弹性件为八角形。
3.联轴器轴孔组合型式有Y-J1，Y-Z，J1-Z1，Y-Y，J1-J1。
4.瞬时冲击转矩大于公称转矩的2、3倍。
5.转动惯量和质量均是各型号中最大值的近似计算值。
