产品名称: LXW10(831600)系列微动开关
型号规格: LXW10(831600)系列微动开关
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 微动开关
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)

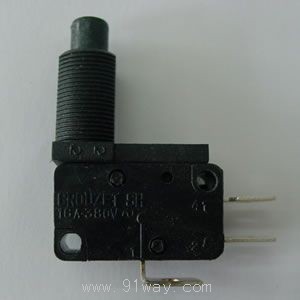

LXW10(831600)系列微动开关产品详细说明:
结构与用途:
LXW10(831600)系列微动开关具有电气上不分开的相邻触头元件,适用于交流50Hz,最大工作电压为380V和直流电压至220V的电气系统中,作行程检测、保护、联锁之用,同时 也适用于家用和类似用途的工业电器中。。

标准:
符合GB/T14048.1、GB14048.5等标准

开关的结构特点和动作原理:
LXW10(831600)微动开关是一种瞬动型单断点电器元件,采用一只常闭触头、一只常开触头和一个支承在金属支架上公共跳跃式的弹性接触片为动触头。
开关在外力(撞块等)作用下,通过操作件使接触片压缩到超过死点时,即使常闭、常开触头瞬时换接,当外力减少至一定值(小于复位力)时,触头立即自动复位至原状。

分类:
1.按结构型式分:
a) 推杆柱塞型;
b) 铰链杠杆型;
c) 铰链滚轮短杠杆型;
d) 铰链滚轮杠杆型;
e) 面板安装柱塞型。
2.按接线形式分
a) 焊接型;
b) 接插型。

使用类别和基本参数:
1. 使用类别
开关的使用类别如表1所示:

电流种类

使用类别

典型用途

交流

AC—15

控制交流电磁铁负载

直流

DC—13

控制直流电磁铁负载

2. LXW10(831600)系列微动开关基本参数
开关的基本参数如表2所示:

额定工作电压V

额定绝缘电压V

额定控制容量

约定发热电流A

触头数量

常开

常闭

交流

380

380

100VA

10

1

1

直流

220

44W


型谱:

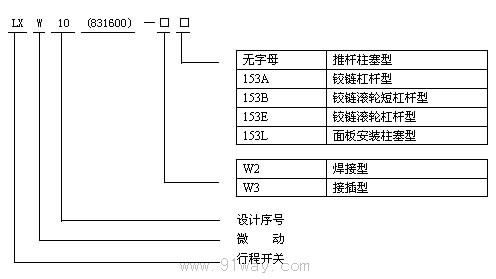

LXW10(831600)系列微动开关型号说明
开关的电寿命与机械寿命:
1. 开关的交流电寿命为:60万次;
2. 开关的直流电寿命为:30万次;
3. 开关的机械寿命为: 300万次。
LXW10(831600)系列微动开关
