产品名称：

LXP1(3SE3)系列行程开关

型号规格：

放大图片

产品类别：

常规产品 -- 低压电器 -- 行程开关

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

LXP1(3SE3)系列行程开关产品详细说明：

表1 LXP1(3SE3)系列行程开关型式

代号	特征	代号	特征
020	二极开启式行程开关	303	三极防护式行程开关(宽型)
023	二极开启式行程开关	404	四极防护式行程开关(宽型)
040	二极有尾顶杆开启式行程	200	二极塑壳防护式行程开关(小型)
050	二极开启式行程开关(有防护罩)	210	二极塑壳防护式行程开关(宽型)
100	二极防护式行程开关(宽型)	230	二极塑壳防护式行程开关(窄型)
120	二极防护式行程开关(窄型)

表2 LXP1(3SE3)系列行程开关触头型式

代号	特征	代号	特征
对于二极
0	从动触头	2	从动大开距触头
1	瞬动触头	3	从动交叉触头开关
对于三极
0	一般从动触头，一常开二常闭	3	交叉从动触头，二常开一常闭(一对交叉)
1	一般从动触头，二常开一常闭	4	交叉从动触头，一常开二常闭(两对交叉)
2	交叉从动触头，一常开二常闭(一对交叉)	5	交叉从动触头，二常开一常闭(两对交叉)
对于四极
0	两个从动开关元件	2	两个交叉开关元件
1	两个瞬动开关元件	3	一个从动、一个瞬动开关元件

表3 LXP1(3SE3)系列行程开关头部型式

代号	特征
A型	直动、自动复位（开启式）
B型	直动、自动复位
C型	直动、自动复位、有缓冲
D型	直动、有滚轮、自动复位、有缓冲
E型	角杠杆、有滚轮、自动复位
F型	角杠杆、有滚轮、自动复位
G型	单摇杆、转动、单轮、自动复位、摇杆任意角度安装
J型	单摇杆、转动、单轮、自动复位、摇杆在四个方向上安装
U型	长度可调单摇杆、单轮、自动复位
V型	铝杆长度可调、自动复位
W型	塑料杆长度可调、自动复位
T型	叉型杆、双轮、不自动复位
R型	万向型、自动复位

特点：
　　LXP1(3SE3)系列行程开关系引进德国西门子公司许可证产品。该系列产品品种规格齐全，型式多样，结构严密，外形美观，性能优良，动作灵活可靠，安装使用方便，易于维修调整，时机械行业和其它行业最理想的电气控制开关之一。
标准：
　　符合GB/T14048.1和GB14048.5。
用途：
　　LXP1(3SE3)系列行程开关系列产品适用于交流40～60Hz，电压至380V及直流电压220V，电流至10A控制电路中，将机械信号转变成电气信号，用来控制机械动作或用作程序控制。
结构：
　　行程开关分开启式和保护式两大类。开关型式分别有一常开一常闭、一常开二常闭、二常开一常闭、二常开二常闭；动作方式有瞬动型和蠕动型。头部结构有直动、滚轮直动、杠杆、单轮、双轮、滚轮摆杆可调、杠杆可调和弹簧杆等。配用塑料基座的为开启式；配用硅铝合金（宽型、窄型）外壳的为保护式。

基本参数：
开关的额定绝缘电压为交流380V；
开关的额定工作电压为交流380V，直流220V；
开关的约定发热电流为10A；
开关的使用类别为AC-15、DC-13；
开关的额定操作频率为1200次/h。

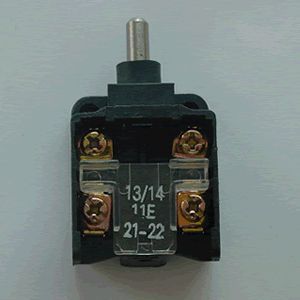

LXP1(3SE3)系列行程开关（示意图）
