产品名称: DF1系列行程开关
型号规格: DF1系列行程开关
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 行程开关
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
DF1系列行程开关产品详细说明:
DF1系列行程开关-限位开关操动臂的极限速度
杆式操动臂的最高速度为200m/min,最低速度5m/min;
叉式操动臂的最高速度为100m/min,最低速度3m/min。

DF1系列行程开关主要结构概述

限位开关主要由接触组、转轴、壳体等组成。壳体采用铸铝件。限位开关的触头分断靠操动臂带动转轴,使转轴上的凸轮运动来实现。转轴上的凸轮和调整套都在φ26的圆周上均匀设有24个齿,可根据需要调整凸轮角度达到所需闭合程序,调整时将端盖和调整套上的螺钉卸下即可。摇臂也可在360度以内(每间隔15度)任意调整。限位开关具有2组接触组。

型号
解释说明
DF1-A
杆式操动臂自动复位式,简称杆式
DF1-B
叉式操动臂非自动复活位式,简称叉式

使用与维护
按照要求的分合程序操作限位开关操动臂,观察触头的分合是否与要求的分合程序相同,如有不符,应予以调整。所有螺钉连接部分必须坚固 ,特别是接触组接线螺钉。摩擦部分应有一定润滑。杆式操动臂的运动极限角度为顺时针、逆时针各45度,达到要求闭合程序的运动角度为顺时针、逆时针各25度;叉式操动臂的运动极限角度为顺时针或逆时针90度,达到要求闭合程序的运动角度为顺时针或逆时针50度。

df1系列行程开关-技术参数

使用类别
额定绝缘电压(V)
工作电压(V)
约定发热电流( A )
额定工作电流 (A)
额定操作频率(次 /h)
电寿命万次
机械寿命万次
防护等级
AC-12
500
380、220
20
16
300次/h
8h工作制或断续周期工作制
交流120直流60
300
IP54
AC-15
1.9、3.27
DC-13
110
10
0.63
220
0.31

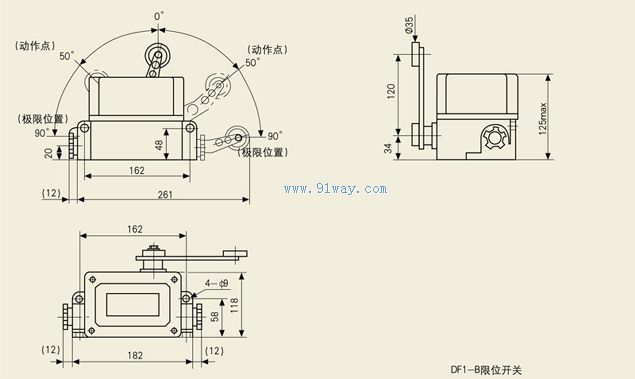

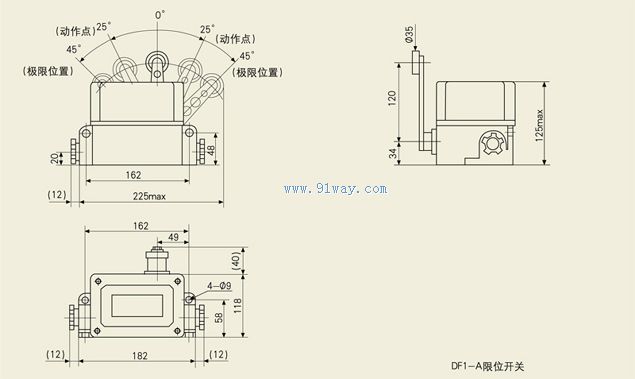

DF1系列行程开关外形尺寸

DF1系列行程开关安装尺寸

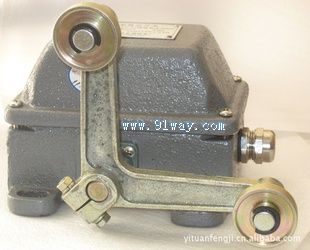

DF1系列行程开关外形图

DF1系列行程开关
