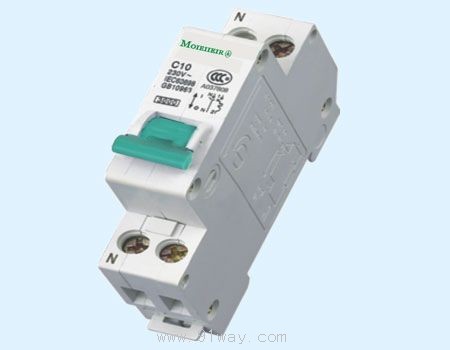

产品名称: M-L71系列小型断路器
型号规格: M-L71系列小型断路器
  放大图片 放大图片
产品类别: 金钟-穆勒 -- 低压电器 -- 微型断路器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
M-L71系列小型断路器产品详细说明:

M-L71系列小型断路器技术参数

电气参数
a.符合电气标准:EN60898(IEC898) GB10963
b.额定电压Ue:230V;50/60Hz
c.额定电流In:6-40A
d.额定分断能力Icn:6kA
e.脱扣特性:C曲线
f.最大可连上的熔断器:最大100A gL/gG(>6kA)
g.选择性级别:3
h.工作环境温度:-5至+40oC
i.防护等级:IP40
j.寿命:不少于8000次通断动作
机械参数
a.外露面长度:45mm
b.外壳高度:80mm NEW
c.外壳宽度:17.5mm(IP+N)
d.安装方式:符合IEC标准导轨35mm
e.端子形式:提升式接线端子
F.端子接线能力:导线1-16mm2

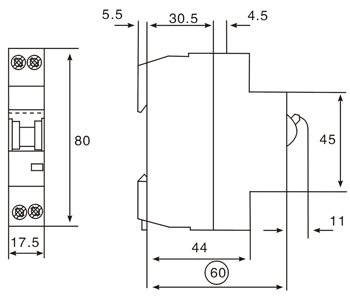

外形尺寸

M-L71系列小型断路器安装尺寸

可对电气线路的过载与短路起保护作用。
特别适用于民用的照明与插座回路的保护。
中线开断,更加安全可靠。

C特性曲线
M-L71系列小型断路器C型      M-L71系列小型断路器2P

主要特点:
分断能力高达6kA;
体积小,1个模数宽;
电流范围广,最大可达40A;
不同的手柄颜色用来区别额定电流;
具有专用的母线排
额定电流(A)In 型号
6 M-L71-6/1N/C
10 M-L71-10/1N/C
16 M-L71-16/1N/C
20 M-L71-20/1N/C
25 M-L71-25/1N/C
32 M-L71-32/1N/C
40 M-L71-40/1N/C

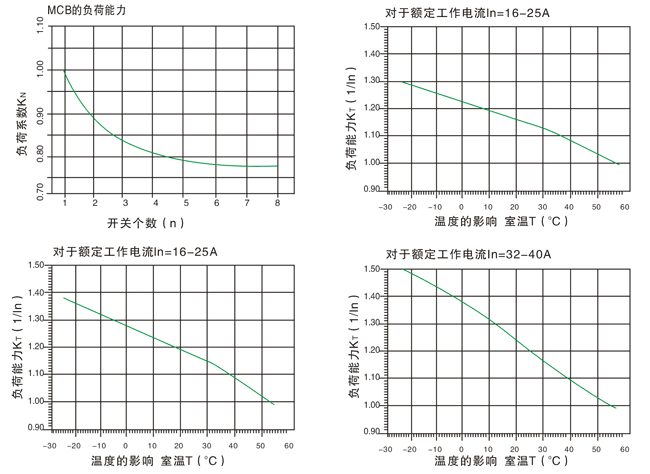

负载能力
适用于1个模数的M-L71-40 /1N
在环境温度T(oC)和n个开关的工作状态下通话的负荷:IDL=LnKT(T)KN(N)

M-L71系列小型断路器特性曲线

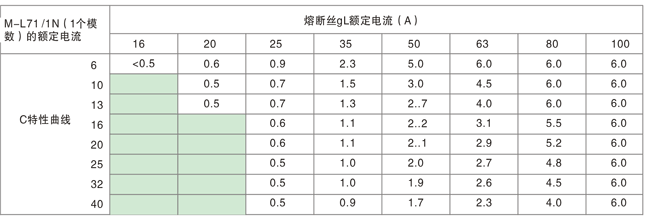

M-L71 /1N和熔断丝D0或NH的短路性能
1.4 高选择性可达1.4kA:□无此功能
熔断丝D01,D02,D03的性能

M-L71系列小型断路器C特性曲线

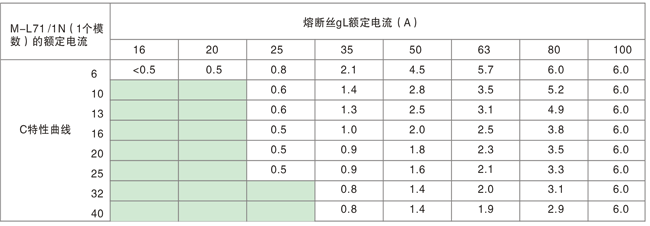

熔断丝NH-00的选择性:

M-L71系列小型断路器熔断器特性

M-L71系列小型断路器

M-L71系列小型断路器
