M-FL7系列漏电保护开关(电磁式)产品详细说明：

M-FL7系列漏电保护开关(电磁式)技术参数

电气参数
a.符合电气标准：IEC1008(EN61008)
GB16916.1
b.漏电动作时间：□非延时
G 最少10ms延时
S 最少40ms延时，选择型
c.额定电压（Ue）：230V/400V；50/60Hz
d.额定电流In：16、25、40、63、80A
e.额定漏电电流I△n：10，30，100、300、500mA
f.灵敏性： Ac型， A型
g.短时耐受电流：10kA-接63A gL熔断器
10kA-接80A gL熔断器
h.抗气候条件能力：按IEC1009标准
i.外壳防护等级：IP40（安装后）
j.寿命：电气 不少于4000次通断动作
机械 不少于20000次通断动作
机械参数
a.安装方式：采用IEC标准导轨安装
b.端子接线能力：导线1-25mm2
c.附件：母线排厚度0.8-2mm
d.外壳宽度：二极35mm；四极70mm

主要特点
两侧双功能接线端子，可同时接线排和单芯导线；
具有触头状态指示器；
多种漏电动作电流规格，容易实现选择性保护；
可防止由于电子设备开头操作引起的误动作。

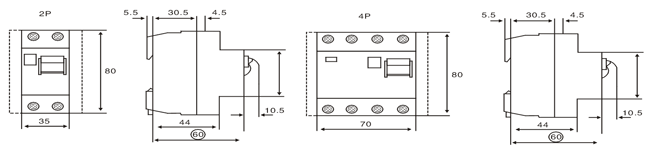

外形尺寸


除另外声明，二及开关是两个模数宽，四极（3P+N）是四个模数宽。

动作功能与主线路电压无关，适用于漏电保护和附加保护。	额定电流In(A)	额定漏电电流I△n	2极 型号	额定电流In(A)	额定漏电电流I△n	4极 型号
可防止由于电子设备开关操作引起的不必要脱扣动作。	16	0.01	M-FL7-16/2/0.01	25	0.03	M-FL7-25/2/0.03
				25	0.10	M-FL7-25/2/0.1
	25	0.03	M-FL7-25/2/0.03	40	0.03	M-FL7-40/2/0.03
	25	0.10	M-FL7-25/2/0.1	40	0.10	M-FL7-40/2/0.1
	40	0.03	M-FL7-40/2/0.03	40	0.30	M-FL7-40/2/0.3
	40	0.10	M-FL7-16/2/0.1	40	0.50	M-FL7-40/2/0.5
	63	0.03	M-FL7-63/2/0.03	63	0.03	M-FL7-63/2/0.03
	63	0.10	M-FL7-63/2/0.1	63	0.10	M-FL7-63/2/0.1
	63	0.30	M-FL7-63/2/0.3	63	0.30	M-FL7-63/2/0.3
	80	0.03	M-FL7-80/2/0.03	63	0.50	M-FL7-63/2/0.5
	80	0.10	M-FL7-80/2/0.1	80	0.03	M-FL7-80/2/0.03
	80	0.30	M-FL7-80/2/0.3	80	0.10	M-FL7-80/2/0.1
				80	0.30	M-FL7-80/2/0.3

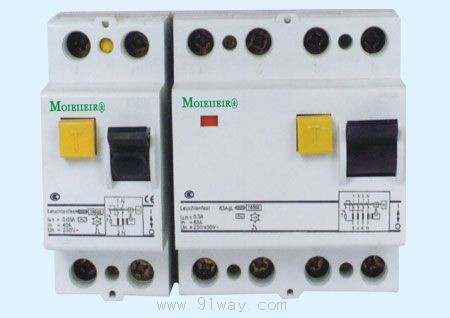

M-FL7系列漏电保护开关(电磁式)
