BG6标准自感线圈产品详细说明：

BG6标准自感线圈

阻抗标准器BG6标准自感线圈

主要用途及特点:
BG6标准自感线圈可作自感的工作标准，也可用作交流电桥或其它测量线路中各种自感标准元件。

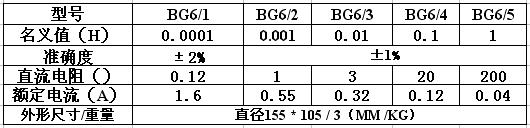

BG6标准自感线圈技术参数

型号	BG6/1	BG6/2	BG6/3	BG6/4	BG6/5
名义值	0.0001H	0.001H	0.01H	0.1H	1H
基本误差*	＜±0.2	＜±0.1℅
直流电阻	＜0.12Ω	＜1Ω	＜3Ω	＜20Ω	＜200Ω
额定工作电流	＜1.6A	＜0.55A	＜0.32A	＜0.12A	＜0.04A
温度系数	＜±5×10﹣5/℃
年变化	＜±0.1℅	＜±0.05℅
外型尺寸	130×130×100mm
重量	约2Kg

一、用途
BG6型标准自感线圈主要的工作标准，也可用作交流电桥或其它测量电路中的自感标准元件。其工作条件为周围介质温度＋5-35℃，相对30-80%。

二、主要技术指标

*基本误差的测试条件：
（1） 周围介质温度20±2℃；
（2） 周围空气相对湿度30~80℅；
（3） 电源频率1000±20Hz正弦波；
（4） 工作电流不大于工作电流

三、结构简述
本标准自感线圈采用经上用釉处理的陶瓷骨架，使线圈有效好的频率特性。绕组以多股绝缘导线绕制，然后在120℃温度下消除应力与驱潮，并经80℃石蜡溶液浸渍、定形，因此，本标准自感有很高的抗潮能力与稳定性。
1、 标准自感线圈应在温室＋5~35℃、相对湿度30~80℃的条件下使用。
2、 工作电流不得不大于最大工作电流。
3、 线圈周围50厘米距离内（尤其在线圈向）不得有磁场或金属物质（特别是铁磁物质）存在。
4、 标准自感线圈接入工作线路时应考虑连接导线引入的电感。
六、运输、保管及免费修理期限
1、 产品运输时应保存在温度0~40℃，相对湿度不超过80℅有遮蔽的环境内。
2、 产品应在室内保存，其环境温度为0~40℃，相对湿度不超过85℅，且在空气中不含有足以引起腐蚀的有害物质。
3、 产品运输制造厂发货日期起18个月内，当用户在完整遵守使用说明书中所规定的运输、保管、安装及使用规则下发现产品质量问题和不能正常工作时（且产品封印完整的情况下），制造厂应负责免费给予修理或更换。
