JSZF-6G系列抗谐振电压互感器产品详细说明：

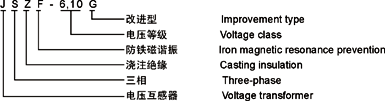

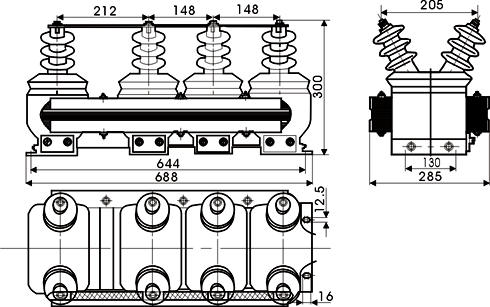

JSZF-6G系列抗谐振电压互感器外形及安装尺寸
OUTLINE DRAWINGS AND DIMENSIONS

JSZF-6G系列抗谐振电压互感器技术参数
TECHNICAL DATA

型号 type	额定电压比 Ratedtransformation ratio(KV)	额定输出 Rated output(VA)			热极限输出 Rated insulation level(VA)	额定绝缘水平 Rated insulation level (KV)
		0.2	0.5	1
JSZF-6G		75	150	300	1000	7.2/32/60

型号 type	额定电压比 Ratedtransformation ratio(KV)	额定输出 Rated output(VA)			热极限输出 Rated insulation level(VA)	额定绝缘水平 Rated insulation level (KV)
		0.2/0.2	0.5/0.5	0.5/0.5
JSZF-6G		45	45/75	90/90	600	7.2/32/60

型号 type	额定电压比 Ratedtransformation ratio(KV)	额定输出 Accuracy class and Rated output(VA)	正常运行时二次输出电压（不平衡电压） Secondary out put voltage When normal running(unbalance voltage)	额定绝缘水平 Rated insulation level (KV)
		6P/(3P)
JSZF-6G		50	<10V	7.2/32/60

注：如用户要求的参数超出上表范围，可与我公司协商后确定。
NOTE：If user's date beyond the above-mentioned scope,the may be subject to an agreement between company and purchaser.
接线图
WIRING DIAGRAM

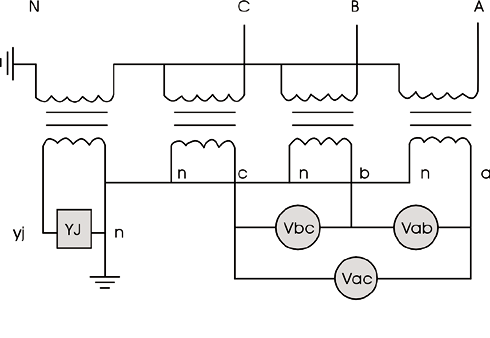

图1：JSZF-6G型二绕组电压互感器原理接线图

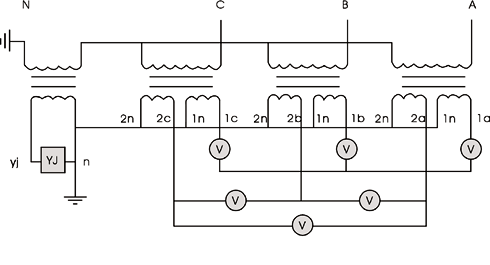

图2：JSZF-6G型三绕组电压互感器原理接线图
Figure1,basic wiring diagram for three-winding voltage transformer tpe JSZF-6G
Figure2,basic wiring diagram for three-winding voltage transformer type JSZF-6G

注：以上接线图一、二次侧除图示点接地外严禁有其他地点，否则会烧毁PT。

JSZF-6G系列电压互感器
