产品名称：

SJG系列管道斜流风机

型号规格：

放大图片

产品类别：

常规产品 -- 泵阀管件 -- 斜流风机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916950330

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

SJG系列管道斜流风机产品详细说明：

SJG系列管道斜流风机

特性及应用

SJG系列管道斜流风机SWF系列混流风机的派生型产品，两者的基本原理相似，不同之处在于斜流风机采用鼓型风筒，从而改变叶轮形状达到斜流。而混流风机是在保持风筒不变径的前提下，内置集流器，主要通过叶轮的优化扭曲（亦叫斜流子午加速方法）特殊设计制作，同型号风机的风压斜流风机较混流风机高，该风机适用于直管道和加压送风和排风。水平、垂直、吊装均可，占地少、安装方便。

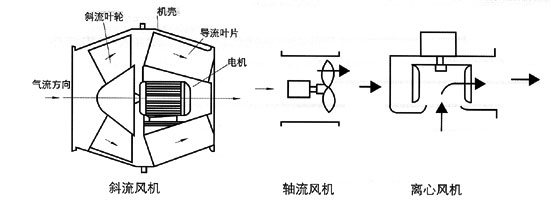

基本结构和空气流状态的比较

SJG系列管道斜流风机外形尺寸表

机号NO	转速(r/min)	工况	风量(m3h)	静压(Pa)	功率(KW)	壳体噪声dB(A)	重量 kg
2F	1450	1	200	110	0.04	≤58	16
		2	400	90
		3	500	70			12
		4	600	54
2.5F	1450	1	300	180	0.12	≤60	24
		2	450	165
		3	600	150			16
		4	1000	110
3F	1450	1	500	260	0.25	≤61	27
		2	750	240
		3	1500	170			19
		4	2000	130
3.5S	960	1	800	140	0.18	≤59	42
		2	1500	100
		3	2000	80			21
		4	2500	50
3.5F	1450	1	1000	320	0.37	≤61	45
		2	1500	200
		3	2000	190			21
		4	2500	110
4S	960	1	1000	190	0.18	≤59	61
		2	2000	150
		3	3000	110			22
		4	4000	51
4F	1450	1	1500	420	0.75	≤61	67
		2	2500	390
		3	4000	280			34
		4	5000	220
4.5S	960	1	1500	260	0.37	≤60	70
		2	3000	275
		3	3000	275			25
		4	5000	100
4.5F	1450	1	2000	580	0.11	≤62	80
		2	4000	480
		3	6000	350			34
		4	7000	250

机号NO	转速(r/min)	工况	风量(m3h)	静压(Pa)	功率(KW)	壳体噪声dB(A)	重量 kg
5S	960	1	1500	360	0.75	≤63	90
		2	2500	290
		3	4000	240			30
		4	6000	150
5F	1450	1	2000	710	2.2	≤69	110
		2	4000	580
		3	7000	480			41
		4	1000	345
6S	960	1	3000	480	1.5	≤65	150
		2	6000	360
		3	8000	260			37
		4	11000	240
6F	1450	1	4000	600	5.5	≤75	165
		2	8000	500
		3	12000	350			96
		4	18000	260
7S	1450	1	4000	600	3	≤72	213
		2	8000	500
		3	15000	350			54
		4	78000	260
8E	720	1	6000	780	4	≤68	372
		2	1000	585
		3	15000	510			160
		4	25000	210
8S1	960	1	6000	6000	5.5	≤65	320
		2	1000	1000
		3	15000	15000			11
		4	25000	25000
8S2	960	1	6000	6000	7.5	≤72	360
		2	1000	1000
		3	15000	15000			150
		4	25000	25000

SJG系列管道斜流风机（示意图）
