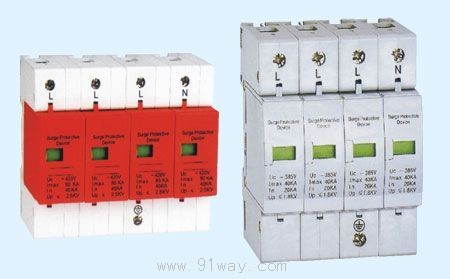

M-SP系列浪涌保护装置产品详细说明：

M-SP系列浪涌保护装置说明

本系列产品适用于防雷区域PZOB区于LPZ1区至LPZ2（C级或Ⅱ级）电源线路的雷电及电涌的防护。
本产品核心器件采用最新大容量浪涌吸收元件MOV，经严格筛选，质量稳定。
产品具有通流量大、输出残压低、对过电压响应快速（动作时间小于25ns）等优点，能有效地保护用电设备。
加装失效脱扣装置，当保护器因过热、击穿失效时，能自动将其从电网脱离。
本系列产品功能齐全，模块化封装，标准35mm宽电气安装导轨，方便安装更换。
外壳为增强阻燃PBT材料，符合电气安全标准。
可附加报警遥信

产品安装位置与应用
C级模块系列通常安装于LPZOB或LPZ1区域或LPZ2区交界处，即Ⅱ级，通常安装在分配电柜、箱内。
由单极结合成各种配置，适用于TN-S、TN-C、TN-C-S、TT、IT等供电系统。
广泛用于电源第二级雷电保护。通常安装在分配电柜处；楼层配电箱、计算机中心、电信机房、保安监控中心、有线电视机房、楼宇自控室、电梯控制室、消防中心、工业自控医院手术室、监护室及装有电子医疗设备的配电箱内；也可安装在六层以下住宅照总配电箱和分散型别墅的住房配电箱内。
电涌保护器前必须加装市售63A熔断器，作为保护器后备保险装置。
保护器适用于室内安装，室外应加防水措施。
所有接线必须保证牢固及可靠电气联络，防雷接地应符合防雷规范要求（接地电阻推荐不大于10Ω），并且接地线尺量做到短而直（≤0.5米）。导线线径规格见导线规格表。

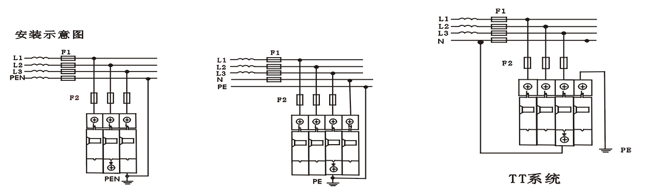

M-SP系列浪涌保护装置安装位置与应用

型号	M-SP-B
最大持续工作电压Uc	280V,335V,385V,460V ……50Hz/60Hz
限制电压Up(8/20μS,In)	≤2.2KV	≤2.5KV
标称放电电流In(8/20μS,)	30KA	40KA
最大放电电流Imax(8/20μS,)	60KA	80KA
响应时间	≤25ns
最大后备保险丝强度	63A后备保护装置
接线方式安装	并联
支架安装	35mm宽电气安装导轨
导体截面	≥10mm2的多股线(L\N)≥16mm2的多股线(PE)
正常或故障	具备
指示外壳材料	增强阻燃PBT
外形尺寸	90 x 27 x 62mm
安装宽度	1个标准模块
参考标准	IEC61643，GB18802-2002，GB50343-2004
安装位置	安装于分配电箱,B级/Ⅱ级

技术规格

型号	M-SP-D M-SP-C
最大持续工作电压Uc	280V,335V,385V,460V……50Hz/60Hz
限制电压Up(8/20μS,In)	≤1.2KV	≤1.5KV	≤1.8KV
标称放电电流In(8/20μS,)	5KA	10KA	20KA
最大放电电流Imax(8/20μS,)	10KA	20KA	40KA
响应时间	≤25ns
最大后备保险丝强度	63A后备保护装置
接线方式安装	并联
支架安装	35mm宽电气安装导轨
保护等级	Ip20
导体截面	≥10mm2的多股线(L\N)≥16mm2的多股线(PE)
正常或故障	具备
指示外壳材料	增强阻燃PBT
外形尺寸	90 x 18 x 62mm
安装宽度	1个标准模块
参考标准	IEC61643，GB18802-2002，GB50343-2004
安装位置	安装于分配电箱,C\D级/Ⅱ级

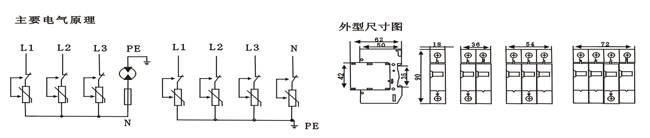

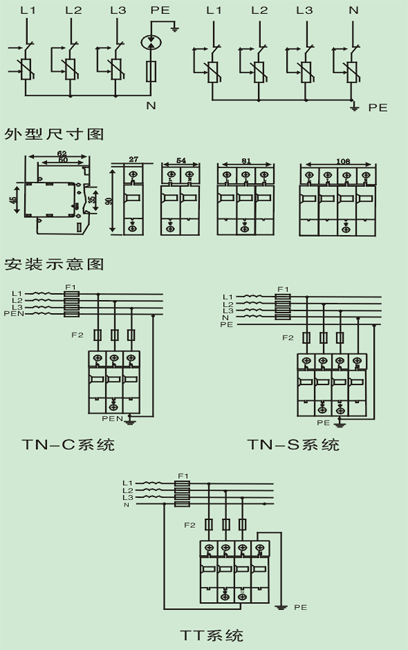

主要电气原理图
