361R角行程电子式电动执行机构产品详细说明：

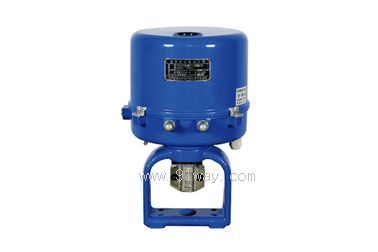

361R角行程电子式电动执行机构概述

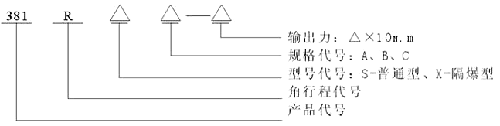

361R角行程电子式电动执行机构规格型号

产品特点
1.执行器设计有伺服系统（无需另配伺服放大器），只需接入DC4～20mA（或DC1～5V）信号和AC220V单相电源即可工作。内设接线端子，接线极为简单方便。
2.执行器的关键部件─控制器，采用最先进的混合集成电路，用树脂密封浇铸，外形为匣状，体积小，可靠性高。
3.驱动量的反馈检测采用高性能导电塑料电位器，分辨率＜0.4%。
4.具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。
5.用状态选择开关可以设定断信号时，（阀芯处于全开，全闭或自锁状态）。
6.用状态选择开关可以设定（正、反动作）。
7.用状态选择开关可以设定输入信号为（DC4～20mA或DC1～5V）。
8.调整工作零点（始点）和行程（终点）简单易行。
9.当突然断电时，能确保阀芯自锁。
10、采用同步皮带传动，有效降低了噪音。
11、延时保护功能，额定负载时，能实行状态自锁，故障发生时，能立即起动保护，并可反向运行取消延时保护

361R角行程电子式电动执行机构主要技术参数

电源电压	AC220±10%，50HZ。
耗电功率（额定负载时）	规格A型执行器 50VA；
	规格B型执行器 150VA；
	规格C型执行器 220VA
输入信号	DC4～20mA或DC1～5V
输出信号	DC4～20mA（负载电阻500Ω以下）或DC1～5V
控制精度	基本误差：±1% ；回差≤1% ；死区≤1%
工作行程调整范围	“零点”±25%；“行程”20%～100%
防护等级	IP55
隔爆等级	Exd II BT4
过载保护	规格A、B型执行器可任选，规格C型系列执行器必配

外部配线
输入输出信号应采用屏蔽电缆。电源线不得与信号线共用一根电缆

机    型	普通型（S型）执行器	隔爆型（X型）执行器
电源电缆	3芯S=1.5mm2	3芯S=1.5mm2 外径φ9±1
信号电缆	4芯S=1.5mm2	4芯S=1.5mm2 外径φ11±1
电缆引入口	2-PF(G1/2)	可安装保护套管PF3/4（G3/4）

 环境条件

环境条件	普通型（S型）执行器	隔爆型（X型）执行器
环境温度	无空间加热器-10℃～60℃	-10℃～40℃
	有空间加热器-35℃～60℃
相对湿度	95%以下	45%～85%
环境气体	无腐蚀性气体
机械振动	1.5g以下

 主要技术参数

型号规格	输出力矩Nm	动作时间（S/90o）	最大转角
361RSA-02	20	8.5	0-90°
361RSA-05	50	17
361RSB-10	100	18
361RXB-10
361RSB-20	200	36
361RXB-20
361RSC-30	300	24
361RXC-30
361RSC-50	500	42
361RXC-50
361RSC-60	600	48
361RXC-60
361RSD-100	1000	30
361RSD-150	1500	38
361RSD-200	2000	46
