RS0系列方管形快速熔断体产品详细说明：

适用范围
RS0系列有填料快速熔断器(以下简称熔断器)适用于交流50Hz，电压750V及以下，额定电流30至480A，主要用作硅整流元件及其成套装置的短路或过载保护。

熔断器按GB13539.1及其相关标准设计、制造与检验。

型号及其含义
RS0系列方管形快速熔断体的型号标志和代号的含义如下:


结构特征
熔断器是由导电接线板、盖板、熔管、熔体、指示器、填料等几部分组成。
导电接线板采用汇流排式，可以直接用螺钉紧固在母线排上，表面有镀银层，具有安装体积小，接触可靠等特点。 　
熔管用高频滑石瓷制成，具有机械强度高，耐弧、耐热性能好，外表洁白美观等优点。
熔体材料为含银量不少于99.9%的银片，熔断器在长期正常工作的条件下不致老化而产生误动作。
熔体设计成“V” 形变截面，因此熔断器具有快速性。 　　
熔管内的填料为石英砂，石英砂起冷却电弧，使电弧迅速熄灭的作用。 　　
熔断器的指示器为一红色醒目的机械信号装置，动作可靠，指示清晰，便于识别熔断器的动作情况。 　　
用户在必要时还可以加装辅助触点，用以发出电信号。辅助触点可选用推动力小于150克的微动开关。

主要技术参数
RS0系列方管形快速熔断体的额定电压等级及额定电流等级见下表

熔断器的极限分断能力见下表

熔断器的保护特性见下表

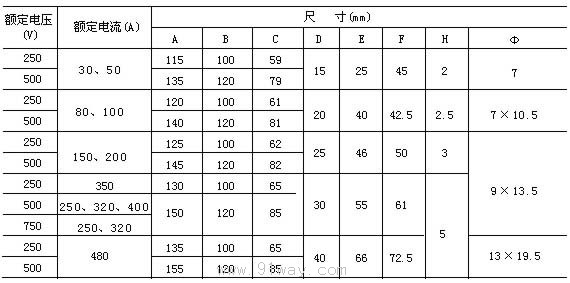

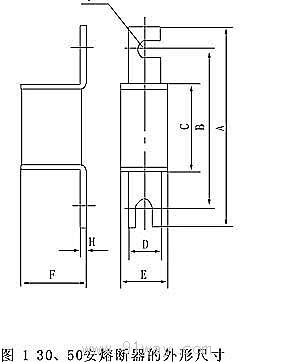

外形及安装尺寸

序号	产  品  型  号			额定电压(V)	额定电流(A)	外形尺寸（mm） 长× 宽×高
00401	RS0-250V		RGS30C	250	30~50	115×25×45
00402	RS0-500V RS3-500V		RGS30C	500	10~50	115×25×45
00403	RS0-250V		RGS36	250	80~100	120×40×43
00404	RS0-250V		RGS32	250	150~200	125×46×50
00405	RS0-250V		RGS33	250	250~400	130×55×60
00406	RS0-250V		RGS34	250	480~600	135×66×72
00407	RS0-500V		RGS36	500	80~100	140×40×43
00408	RS0-500V		RGS32	500	150~200	145×46×50
00409	RS0-500V		RGS33	500	250~400	150×55×60
00410	RS0-500V		RGS34	500	480-600	155×66×72
00411	RS0-500V		RGS39	500	700~1000	173×85×182
00412	RS0-750V		RGS33	750	250~400	150×55×60
00413	RS0-750V		RGS34	750	480~600	155×66×72
