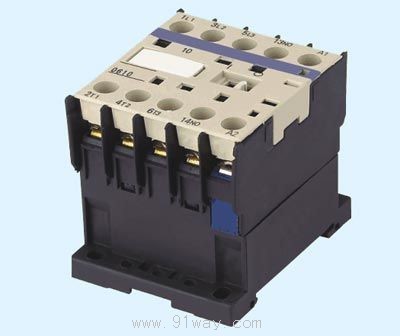

M-DILEEM系列交流接触器产品详细说明：

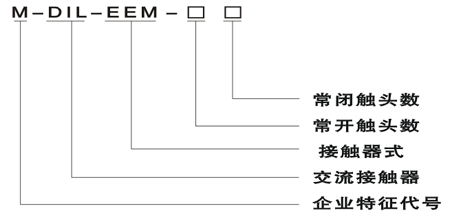

M-DILEEM系列交流接触器型号及其含义



适用范围
M-DILEEM系列交流接触器(接触器)，主要用于交流50Hz或60Hz，电压至690V，直流电压至220V的电路中，作控制各种电磁线圈以及信号放大或将信号传递给有关控制元件之用。

正常工作条件和安装条件
周围空气温度为：-5℃~+40℃，24小时内其平均值不超过+35℃；
海拔高度：不超过200m；
大气条件：最高温度为+40℃时，空气的相对湿度不超过50％，在较低温度下可以允许有较高的相对湿度，例如20℃时达90％。对由于温度变化偶尔产生的凝露应采取特殊的措施；
污染等级：3级；
安装类别：Ⅱ类和Ⅲ类；
安装条件：安装面与垂直面倾斜度不大于±30℃；
冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

主要参数和技术性能
1、接触器的分类
a.按触头合分
b.按线圈额定控制电源电压分为：交流：50Hz，24V、36V、48V、110V、127V、220V、380V；
2、动作特性：
吸合电压：85％~110％Us；
释放电压：20％~75％Us。
3、接触器可加装触头模块；其组合情况
4、接触器的主要技术性能指标

M-DILEEM 水平安装

型号	M-DILEEM-40	M-DILEEM-31	M-DILEEM-22
常开触头数	4	3	2
常闭触头数	0	1	2

型号	M-DILEEM-40	M-DILEEM-31	M-DILEEM-22	M-DILEEM-13	M-DILEEM-04	M-DILEEM-20	M-DILEEM-11	M-DILEEM-02
常开触头数	4	3	2	1	0	2	1	0
常闭触头数	0	1	2	3	4	0	1	2

使用类别		AC-15		DC-13
额定工作电压		380/400	660/690	220/230
额定工作电流		0.95/0.9	0.52	0.15/0.14
约定发热电流		10	10	10
额定控制容量		360VA	360VA	33W
每小时操作循环次数h-1	电寿命	1200	1200	1200
	机械寿命	3600	3600	3600
电寿命　万次		100	100	100
机械寿命　万次		1000	1000	1000
配用熔断器型号		RT16-10	RT-16-10	RT16-10
线圈功耗(VA)	吸合	30	30	30
	保持	4.5	4.5	4.5
根数	1
导线	2.5
接线螺钉规格	M3
拧紧扭矩	0.5

结构特点

接触器具有结构先进、体积小、重量轻、功耗小、寿命高、安全可靠、技术性能指标先进等特点；
接触器除用螺钉安装外，还可用35mm标准卡轨安装。
继电器的铁心和触头运动方向与安装面平行。

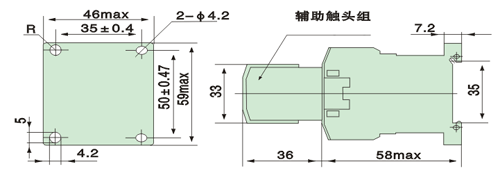

外形及安装尺寸



订货须知
订货时必须指出：
1、接触器完整的名称、型号；
2、线关的额定工作电压和频率或规格代号
3、订货数量；
4、接触器出厂进不带菌者触头模块，订购时需另外注明；
5、如需订购标准卡轨，应另外注明。

电源频率	额定控制电源电压(V)
	24	36	48	110	127	220	380
50	B5	C5	E5	F5	G5	M5	Q5
60	B6	C6	E6	F6	G6	M6	Q6
50/60	B7	C7	E7	F7	G7	M7	Q7

M-DILEEM系列交流接触器
