产品名称: SF12金属管浮子流量计
型号规格: SF12金属管浮子流量计
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 浮子流量计
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
SF12金属管浮子流量计产品详细说明:
SF12金属管浮子流量计适用于小口径和低流速介质流量测量。产品采用模块化组合设计,维修方便,正常使用免维护;单轴灵敏指示、非接触新型磁耦合产品结构,让信号传输更稳定;产品双行、大屏幕液晶显示瞬时、累计流量,可带背光,便于用户记录相关信息。智能型SF12金属管浮子流量计具有掉电保护、数据备份及恢复功能,以保障数据的准确性与完整性。

SF12金属管浮子流量计采用全金属结构,抗震、耐压、耐温、防腐、使用寿命长,可用于易燃、易爆危险场合。产品短行程、总高250mm,使设计安装更为方便。同时产品安装对于直管段要求较低,前5DN,后250mm。

三种供电方式可选:24VDC,220VAC,电池供电

技术参数

测量范围:   水 (20℃) 6~150000 l/h
        空气(0.1013MPa 20℃) 0.05~4000 m3/h
量 程 比 :  10:1(特殊型20:1)
精度等级 :  1.5 (特殊型1.0)
工作压力 :  DN15~DN50 PN4.0MPa (特殊型25MPa)
        DN80~DN100 PN1.6MPa (特殊型16MPa)
夹套压力等级: 1.6MPa
介质温度 :  标准型 -80℃~+220℃
        高温型 300℃
        衬PTFE型 ≤85℃
环境温度 :  -40℃~+120℃(电远传型≤65℃)
介质粘度 :  DN15:≤5mPa.s(H15.1~H15.3)
           ≤30mPa.s(H15.4~H15.9)
        DN25:≤250mPa.s
        DN50~DN150:≤300mPa.s
液晶显示 :  瞬时流量显示数值范围:0~50000
        累积流量显示数值范围:0~99999999
输 出 :  标准信号:二线制4~20mA
        脉冲信号:最小间隔50ms
        报警信号:集电极开路,MAX100mA@30VDC内部阻抗100Ω
供 电 :  标准型:24VDC(10.8VDC~36VDC)
        交流型:220VAC(85~265VAC)
        电池型:3.6@4AH镍氢电池
连接方式 :  标准型:DIN2501法兰
特殊型:    用户提供法兰标准
螺纹连接型:  DIN11851或用户指定
电气接口 :  M20×1.5、PG11、1/2″NPT
整体高度 :  标准型:250mm(其他安装方式例外)
防护等级 :  IP65
防爆标志 :  本安型:ExiaIICT3~6
        隔爆型:ExdIIBT3~6

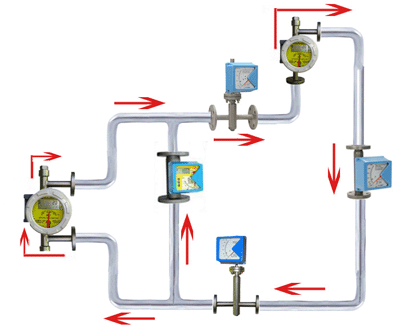

安装示意图

SF12金属管浮子流量计原理图

选型提示
  选购SF12金属管浮子流量计需详细确定以下参数:管道管径,测量介质,工作温度,压力(工作状态或标准状态),安装方式(垂直安装或水平安装),显示方式(就地指针显示或远传液晶显示),供电电源(24V、220V或电池供电),量程范围(工作状态或标准状态),是否需要隔爆,是否要带配对法兰。
