LDB220一体智能型电磁流量计产品详细说明：

LDB220一体智能型电磁流量计的可转动式表头，可以180度范围旋转，方便操作人员观测流量数据；产品高清晰度背光 LCD 显示瞬时、累积流量，输出信号4—20mA可进入DCS系统PC显示流量数据。全中文菜单操作，使用方便，操作简单，产品的在线自校验功能,方便用户分析仪表故障 。采用美国最新推出的高可靠性芯片，存储空间更大；低频三值矩形波恒流励磁，不受工频及现场各种杂散干扰的影响，工作更加稳定可靠 。

LDB220一体智能型电磁流量计采用非均匀磁场的新技术和特殊的磁路结构，全部采用贴片式电子元器件。在断电时,CPU自动保存设定参数和累积值。
可根据用户实际需求现场在线修改量程。

技术参数
公称通径系列DN(mm)：
橡胶衬里　　32,40,50,65,80,100,125,150,200,250,300,
　　　　　　350,400,450,500,600
Po衬里　　　5,8,10,15,20,25,32,40,50,65,80,100,125,
　　　　　　150,200,250,300,350,400,450,500,600
四氟衬里　　10,15,20,25,32,40,50,65,80,100,125,150,
　　　　　　200,250,300,350,400,450,500,600
特殊规格可定制

精度等级：
管道式: 0.5级,1.0级
被测介质温度：
橡胶衬里：－20～＋65℃；
聚四氟乙烯(PTFE)衬里：－20～＋150℃
Po衬里：－30～＋105℃
额定工作压力：
DN10～DN65: 2.5Mpa
DN80～DN150: 1.6MPa
DN200～DN600: 1.0Mpa
其它特殊压力(如6.4MPa)订货时请注明
流速范围：
0.1～10m/s
电导率范围：
被测流体电导率不小于20us/cm
输出信号及负载电阻：
4～20mA,0～750Ω ； 0~1000HZ；占空比50% 通讯信号(RS-485)： 同类接口最多可接256个,并在电器上是隔离的
电缆长度：总长小于2km。
波特率：300～9600bps
电极材料：
含钼不锈钢、钛(Ti)、钽(Ta)、 哈氏合金(HC)、铂(Pt)或其它特殊要求电极
防护等级： 潜水型：IP68；防水型：IP67，其它IP65
供电电源： 220VAC±10％，50HZ±5％ ；24VDC
直管段长度 上游≥5DN,下游≥2DN
连接方式： 电磁流量计与配管之间采用法兰连接, 法兰连接尺寸应符合GB9119-88的规定
高压型：按供方提供的高压法兰与配管对焊连接
环境温度：-25℃～+45℃
相对湿度：5℅～95℅
消耗总功率：小于20W

选型提示
选购LDB220一体智能型电磁流量计需详细确定以下参数：管道管径，测量介质，工作温度，工作压力，供电电源(24V或220VAC)，输出方式(4-20mA、脉冲输出或485 通迅)，量程范围，管道材质（非金属或带内衬的需配接地环）

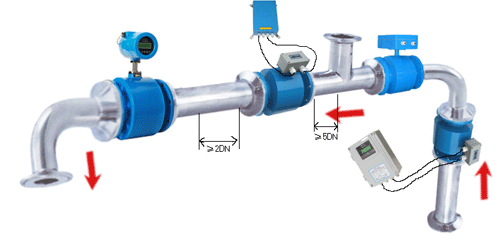

产品安装示意图
