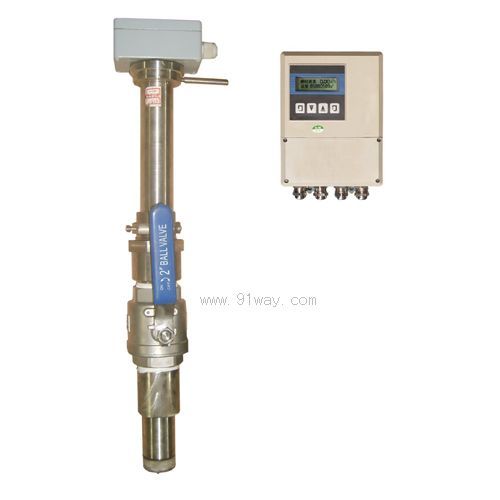

产品名称: LDBC型插入式电磁流量计
型号规格: LDBC型插入式电磁流量计
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 电磁流量计
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
LDBC型插入式电磁流量计产品详细说明:
一、插入式电磁流量产品介绍:
LDBC型插入式电磁流量计由流量传感器和流量转换器配套组成(简称流量计),用来测量管道内各种导电液体的体积流量。
LDBC型插入式电磁流量计用来测量自来水、钢铁、石油、化工、电力、工业、水利、水政水资源等部门的导电流体的流量,亦可测量酸、碱、盐等腐蚀性导电液体。

二 、插入式电磁流量计特点:
耐腐蚀全不锈钢材质、ABS全模具生产探头
结构简单、牢固、无活动部件、使用寿命长
测量可靠、抗干扰能力强
体积小、重量轻、安装方便、维护量小
测量范围大,测量不受温度、密度、压力、粘度、导电率等变化的影响,压力损失为零
能够在不断流的情况下进行安装、拆卸,为用户的检修带来了方便
较一般电磁流量计的制造成本和安装费用低,特别适合大中口径管道流量测量
采用先进的加工工艺,固态封装、耐震动、寿命长等特点,使仪表具有良好的测量精度和稳定性
流量计不仅有4-20mA电流信号输出,同时还有1-2000HZ频率输出
数字通讯输出:RS485、RS232、HART、Modbus

三、插入式电磁流量计主要技术性能指标:
流速测量范围:(0.05-10)m/s
测量管道直径:DN(32-6000)mm
测量精度:0.5-1.0级
工作压力:<1.6MPa
介质温度:0-80℃
耗电功率:<20VA
连接方式:法兰连接、螺纹连接

四、 插入式电磁流量计安装:
  (1)、传感器安装上游直管段不低于5D(D表示管径),下游直管段不低于2D
安装方式如下:
1、垂直安装,传感器插入管道时应与管道断面的垂直直径夹角小于5°,适用于测量管道振动小的清洁介质。
2、倾斜安装,其传感器的轴线与被测管道的轴线夹角为45°,适用于大管径且测量介质中含有其它杂质的液体流量测量,该安装方式水阻小,不宜缠挂。
传感器插入点有两种方法:一是插入到被测管道的中心轴线上(即1/2倍的管径);二是插入到管道内壁为管道的1/4处。
传感器的安装
1、清理被测管安装底座的焊渣和毛刺。
2、关掉上游流量控制阀门或采用低压供水。
3、将DN50球阀安装到安装底座上,注意球阀的长空腔向上,检查球阀是否能全开、全关,将压紧螺纹座、压紧螺母和橡胶密封圈安装到球阀上,松开定位螺母,将传感器插入杆通过球阀插入被测管道,同时应注意传感器方向标志杆指向应和流体流向一致。

订货须知
订货时请写明被测介质名称、工作压力、介质温度、流量(流速)范围管道通径和被测管网情况等。
LDBC型插入式电磁流量计
