SLF100磁翻板液位计产品详细说明：

SLF100磁翻板液位计特点

设计简单、坚固、紧凑
旁路管和显示部分在耐压耐气上是隔离的
可测量和指示腐蚀性、易燃性、有毒、高温、搅动的及污染的液体的液位
SL-CFB磁翻柱显示，不需外加电源
由于采用耐腐蚀性强的材质，可应用于所有工业领域
设计压力范围为全真空至420bar
设计温度范围为-160℃至+450℃

技术参数

型号：
SL-CFB-../..-M....-V40 x 1- MRA
旁路管： 外径40x1mm
旁路管顶部： 焊接帽
选　购　件： - 通气塞BSP1/2” - 通气阀 - 通气法兰
旁路管底部： 法兰带排污塞BSP1/2″
选　购　件： - 排污阀　　　　　- 排污法兰
连　　　接： 旁路侧安装
法　　　兰：
DN10 – DN25、PN6、DIN 2631
DN10 – DN25、PN16、DIN 2633
DN10 – DN25、PN40、DIN 2635
DN32 – DN100、DIN 2527
½″ – 4″,ANSI B 16.5
150lb或300lb
螺纹或焊接端
GM/...= 内螺纹/尺寸
GN/... = 外螺纹/尺寸
S...= 焊接端/外径
中 心 距M:　　最小150mm至最大2000mm
材　　 质： 　不锈钢316Ti（1.4571）
额定压力：　　最大16bar 　（根据浮子设计）
温度范围:　　 最高150℃ 　（根据浮子设计）
浮　　子:　

型号ZTS35/185
材质　-钛
比重　-最小800kg/m3 （修改）
压力　-最大16bar
温度　-最高150℃

型号ZBS35/120
材质　-丁橡胶
比重　-最小800kg/m3 （修改）
压力　-最大6bar
温度　-最高80℃
磁翻柱显示:　 型号MRA – M....

型号：SL-CFB-…/16-M…-PF63x3-MRA
型号：SL-CFB-…/16-M…-PP63x3-MRA
型号：SL-CFB-…/16-M…-P63x3-MRA 旁路管 外径63x3mm
旁路管顶部： 焊接帽
选　购　件： - 螺纹配件　- 通气阀　- 通气法兰
旁路管底部： - 螺纹配件
选　购　件： - 排污阀　　- 排污法兰
连　　　接： 旁路侧安装
法　　　兰：
DN15 – DN50、PN16
尺寸：ISO/DIN
½″ – 2 ″,ANSI B 16.5，150Ib
尺寸：ANSI B 16.5
材质：UP-GF
中 心 距M：　最小200mm至最大4000mm
材　　质： 　PVDF、PP或PVC-U
额定压力：　 最大4bar
温度范围：　 PVDF 最高80℃
PP 最高60℃
PVC 最高40℃
浮　　子：　 型号Z..S…
PF…=材质PVDF
PP…=材质PP
P…=材质PVC-U
浮子长度根据比重
磁翻柱显示： 型号MRA – M….

选型提示
如需选购磁翻板液位计需详细确定以下参数：测量介质，安装方式，接液介质，过程连接方式，公称压力，中心距，工作温度，输出信号，是否需要防爆，量程。

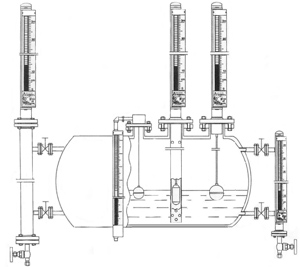

安装示意图
