L型离心通风机产品详细说明：

L型离心通风机结构特点

L型离心通风机，主要由空气过滤器、叶轮、机壳和电动机组成。整机造型美观，结构紧凑，携手前进维修方便。
1.叶轮叶片均为前向多翼式，叶轮材料经镀锌处理或采用优质镀锌钢板；叶轮经严格静、动平衡校正和强度试验。
2.L-03型...L-064型叶轮采用冲压滚制而成绩，机壳均为铝合金整体浇铸。
3.L-08...L-11型叶轮采用铆接结构；机壳采用优质钢板焊接而成绩。
4.过滤器采用无纺布过滤，更换方便，保证输送清洁空气。

主要性能参数

序 号	通风机型号 NO	流量 M3/h	全压 Pa	静压 Pa	转速 rpm	噪声 (A)dB	电动机 功率kw 型号Model		整机 重量
1	L-03	160	250	200	2800	60	0.04	Ao2-5012	4.5kg
2	L-04	220	350	300	2800	62	0.06	Ao2-5022	6.5kg
3	L-05	360	550	450	2800	68	0.18	Ao2-6312	10kg
4	L-06	790	750	600	2800	73	0.37	Ao2-7112	15kg
5	L-064	1600	1250	950	2920	78	1.1	Y802-2	30kg
6	L-07	2500	1500		2920	80	2.2
7	L-08	3000	1700	1400	2920	85	3	Y100L-2	65kg
8	L-09	4000	1950	1600	2920	87	4	Y112M-2	80kg
9	L-11	5200	2150	1600	2920	91	5.5	Y132S1-2	105kg

外型和安装尺寸



型号代号	a	b	c	d	e	f	g	h	M	N	O	P	Q	L	∮	n*∮2
L-3	-	58	88	105	60	70	-	90	181	196	95	76	112	327	∮165	4*∮7
L-4	-	80	112	130	70	90	-	110	210	225	115	89	120	357	∮200	4*∮7
L-5	-	80	112	130	70	90	-	110	251	271	131	115	182	490	∮230	4*∮7
L-6	-	140	172	190	80	100	-	120	285	325	142	130	222	578	∮260	4*∮7
L-64	-	180	200	230	132	110	-	150	353	394	173	160	322	693	∮320	4*∮9
L-8	200	225	265	289	110	175	215	243	428	496	195	195	630	1187	∮430	10*∮10
L-9	210	250	300	324	120	185	235	263	428	519	205	202	630	1237	∮430	10*∮10
L-11	310		330	360	100	160	215	245	447	539	250	202	630	1250	∮430	8*∮12

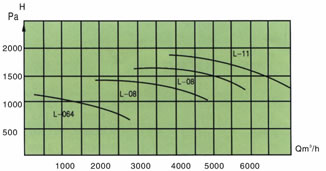

静压特性曲线
