产品名称: LZZBJ9-10GYW(高原型)电流互感器
型号规格: LZZBJ9-10GYW(高原型)电流互感器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 10KV电流互感器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
LZZBJ9-10GYW(高原型)电流互感器产品详细说明:
LZZBJ9-10GYW(高原型)电流互感器适用范围

LZZBJ9-10GYW(高原型)电流互感器适用于海拔高度1000m及以下地区,高原型产品适用于海拔高度4000m及以下地区,频率为50Hz,最高工作电压为12kV的电力系统作精密电气测量及继电保护之用。
正常使用条件
环境温度:普通型为+40℃~-15℃;高原型为+25℃~-15℃。
产品类型:户内。
大气条件:安装场所无严重影响互感器绝缘的污秽及爆炸性介质。
安装场所无严重的振动和颠簸。
产品运行中二次不允许开路,否则有高压危险。
运输、存储时的温度为+40℃~-15℃。

LZZBJ9-10GYW(高原型)电流互感器技术参数

产品执行标准:GB1208-1997《电流互感器》。
额定二次电流:5A和1A。
仪表保安系数:0.2S级FS≤5;0.2、0.5级FS≤10。
绝缘耐热等级:E级。
次级结构:两线圈、三线圈、四线圈。

额定一次电流值、额定二次负荷、准确限值系数、额定短时电流值、级次组合、重量见下表所列数据。可用三线圈、四线圈(外型及安装尺寸)生产加大容量的两线圈、三线圈组合产品。特殊规格产品请与制造厂协商.

绝缘水平

普通型:12/42/75kV;
高原型:12/61/110 kV(4000m及以下地区)

准确级

0.2S、0.2、0.5、
5P、10P

局部放电量

予加电压为工频耐受电压的80%,时间60S后,降至测量电压8.3 kV,放电量≤20pC。

额定

一次

电流

(A)

额定二次负荷(VA)COSφ=0.8

5P、10P级准

确限值系数

1S短时

热电流

(kA)

动稳定

电流

(kA)

0.2S

0.2

0.5

5P、10P

1A

5A

1A

5A

1A

5A

1A

5A

1A

5A

20

10

10







10

10

10

15

15

10

10

4

10

30

5.5

13

40

8

20

50

11

27

75

16

40

100

21

52

150

31.5

80

200

45

130

300

20

45

400

63

500

30

600

800

1000

20

20

1200

1500

2000

80

>200

1、 两线圈产品:外形:270×155×220(长×宽×高),级次组合:0.2S/0.2S;0.2S/5P。
2、 三线圈产品:外形:310×155×220(长×宽×高),级次组合:0.2S/0.2S/0.2S;0.2S/0.2S/5P。
3、 测量级之间可互换,也可以用三线圈外形生产两线圈的特殊产品。
4、 LZZBJ9-10A型电流互感器性能参数等同于LZZB-10W1型电流互感器,LZZBJ9-10C型电流互感器性能参数等同于LZZBJI-10W1型电流互感器,LZZBJ9-10D型电流互感器性能参数等同于LZZBJIA-10W1型电流互感器,

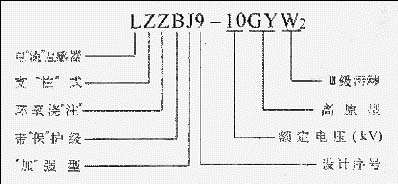

LZZBJ9-10GYW(高原型)电流互感器型号说明

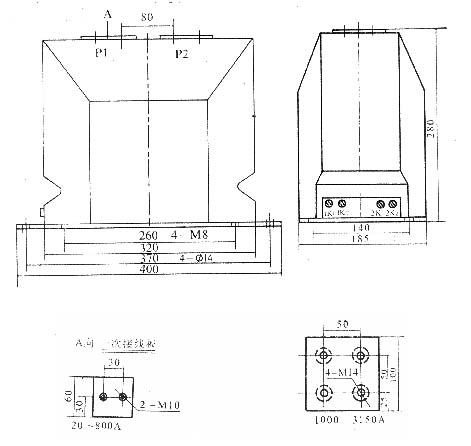

LZZBJ9-10GYW(高原型)电流互感器安装尺寸
LZZBJ9-10GYW(高原型)电流互感器

LZZBJ9-10GYW(高原型)电流互感器
