LR一35、LRD一35型电流互感器为装入式产品。配DW1、DW2、DW6、DW8、DW13、SW1、SW4等35 kV油开关作测量电流、电能及继电器保护之用。
技术参数
(1) 额定电压：35KV；
(2) 额定频率：50Hz；
(3)额定二次电流：5A、2.5A、1A；

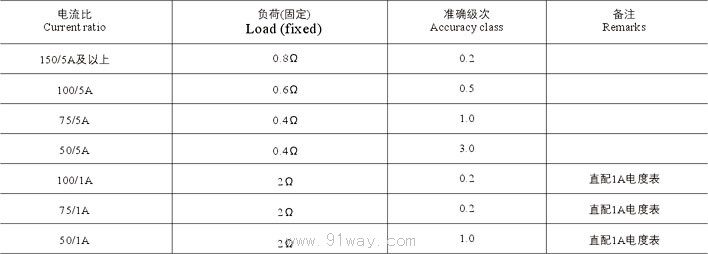

(4)主要技术、参数(如下表)
结构
    LR一35、LRD一35型电流互感器的一次线圈是油开关套管的导电杆。铁心由冷轧取向硅钢片卷制成环形，并经二次结晶热处理，二次线圈用绝缘铜导线绕在铁心上，其外层包斜纹布带，整个产品浸渍绝缘漆，铭牌用斜纹带包在产品上。

出头标记：
一次侧为P1，二次侧为S1、S2。
当一次电流流过时，二次不得开路，否则有高压产生。

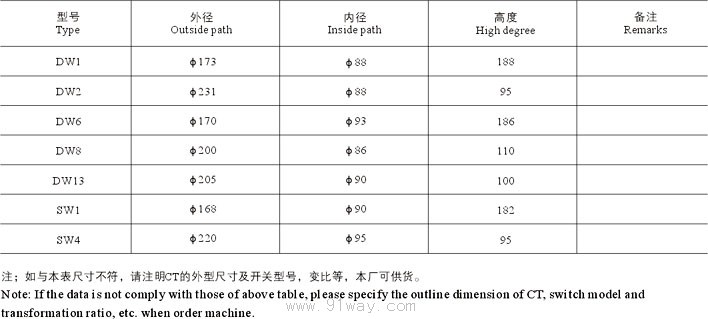

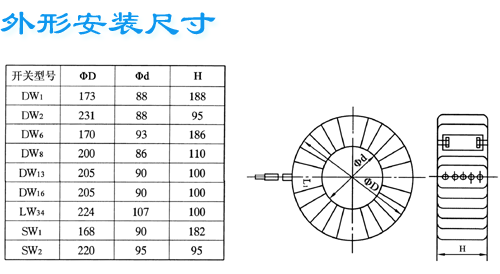

 外形及安装尺寸

LR-35,LRD-35系列电流互感器
