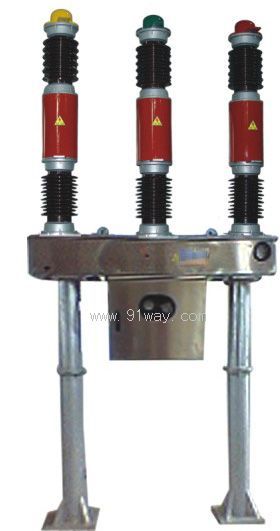

产品名称: LW36-40.5高架型户外六氟化硫断路器(不锈钢外壳)
型号规格: LW36-40.5高架型户外六氟化硫断路器(不锈钢外壳)
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- SF6气体断路器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
LW36-40.5高架型户外六氟化硫断路器(不锈钢外壳)产品详细说明:

LW36-40.5(G)-CJ高架型瓷柱式户外交流高压六氟化硫断路器(以下简称断路器)是一种以SF6气体为灭弧和绝缘介质的户外安装、三相、交流40.5kv级高压输变电系统的控制和保护设备。可用来分、合额定电流和故障电流,投、切电容组、转换线路,尤其适合频繁操作,也可作为联络断路器使用。

本断路器符合IEC《高压交流断路器》和GB1984《高压交流断路器》的要求。

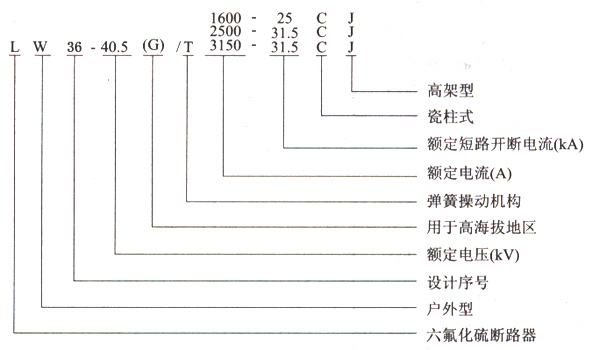

LW36-40.5高架型户外六氟化硫断路器(不锈钢外壳)型号含义
LW36-40.5高架型户外六氟化硫断路器(不锈钢外壳)型号说明
产品使用环境条件
a. 环境温度:
最高温度+40℃
最低温度-30℃
b. 相对湿度:
日平均相对湿度≤90%
月平均相对湿度≤95%
c. 海拔:
正常使用条件海拔不超过1000m (简称平原型);
特殊使用条件海拔不超过3000m (简称高原型);
d. 风速不超过34m/s (相应于圆柱表面上的700Pa);
e. 地震烈度不超过8度 (水平加速度0.25g,垂直加速度0.125g);
f. 空气污秽程度:Ⅳ级;最小公称爬电比距:31mm/kV

LW36-40.5高架型户外六氟化硫断路器(不锈钢外壳)主要技术参数

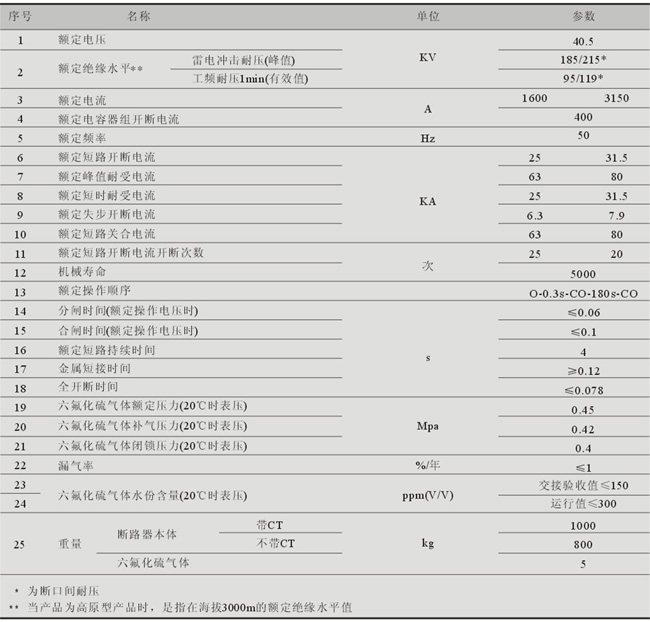

1. 主要技术参数见表1

LW36-40.5高架型户外六氟化硫断路器(不锈钢外壳)技术参数表


断路器配用CT14,CT35型弹簧扣去机构,其电原理图,接线图,主要技术参数,机构的安装形式为中挂式.

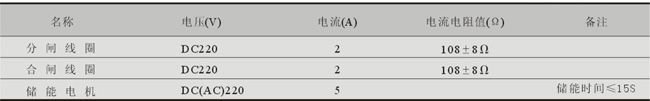

表2 机构主要技术参数

LW36-40.5高架型户外六氟化硫断路器(不锈钢外壳)机构参数表


LW36-40.5高架型瓷柱式六氟化硫断路器内置电流互感器外形尺寸
(不锈钢外壳)

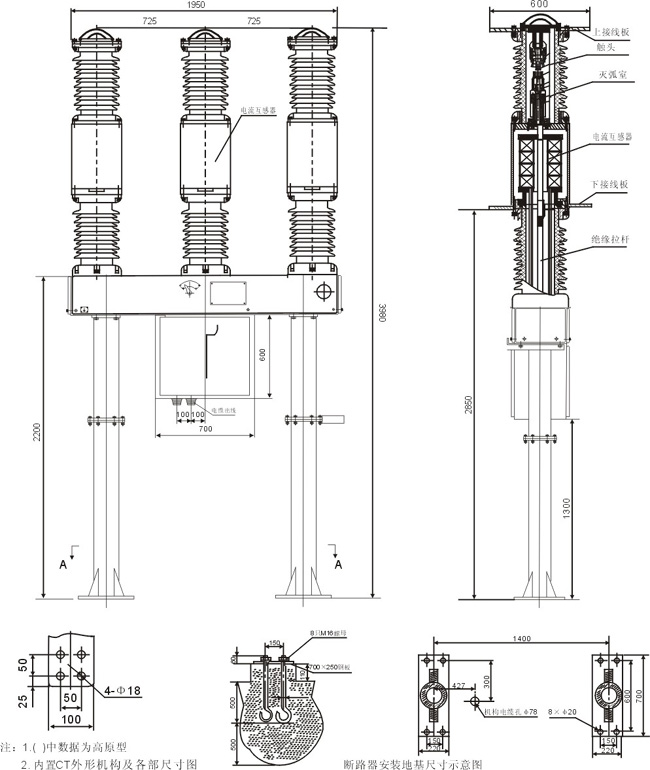

LW36-40.5高架型户外六氟化硫断路器(不锈钢外壳)外形及安装尺寸图

断路器可带LR□-40.5内置电流互感器,每台电流互感器可提供多小只,其接线方案见互感器铭牌及电气接线图,主要技术参数
(注:电流互感器可带保护级,可供加强型)。

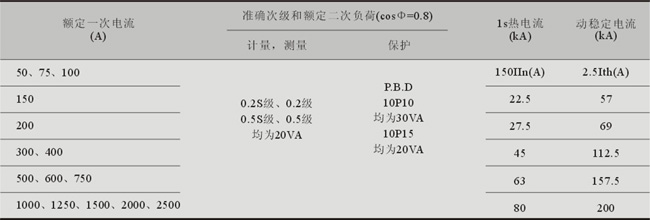

电流互感器主要技术参数

LW36-40.5高架型户外六氟化硫断路器(不锈钢外壳)互感器参数


结构简介
3.1 采用SF6气体作为绝缘和介质,开断与绝缘性能优越,且无失火危险。
3.2 采用压气式熄灭电弧,开断可靠,开断容量大。
3.3 断路器采用小巧的CT14-CT35型弹簧操动机构,实现了40.5kV真空断路器产品的小型化;
3.4 断路器采用高架型瓷柱式结构,小巧美观。绝缘件和密封面少,微水量和漏气率极易得到控制。
3.5 采用整体包装运输,安装投运方便,维护工作量小。
断路器的外形及安装尺寸
4.1 外形及安装基础尺寸
4.2 断路器的安装基础所承受垂直方向的冲击力不小于35kN

LW36-40.5高架型瓷柱式六氟化硫断路器内置电流互感器

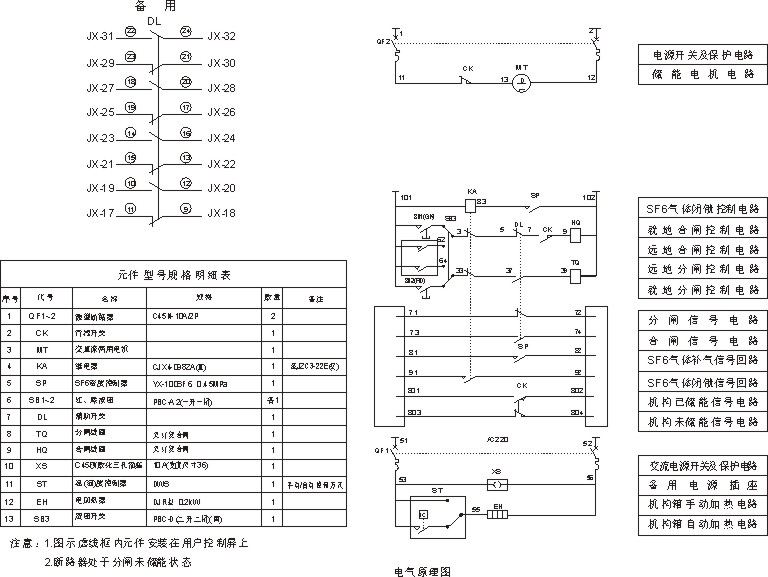

LW36-40.5型CT35弹簧操动机构一次线路图


LW36-40.5高架型户外六氟化硫断路器(不锈钢外壳)接线图

订货须知
6.1 订货时需注明断路器型号、名称、额定电压、额定电流及额定短路开断电流,所配用弹簧机构型号、名称及储能电机、分合闸线圈
的额定电压、额定电流。
6.2 本断路器每相可带一组电流互感器,每组最多可带四个次级,互感器的安装见图1或由用户自行选定安装位置,请在订货时注明所
订电流互感器的型号、数量、变比、准确级次及安装方式。
6.3 如用户有其它要求,请直接与本公司联系。

LW36-40.5高架型户外六氟化硫断路器(不锈钢外壳)
