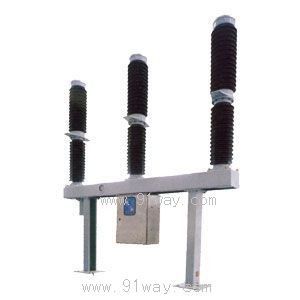

产品名称: LW36-72.5户外高压六氟化硫断路器
型号规格: LW36-72.5户外高压六氟化硫断路器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- SF6气体断路器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
LW36-72.5户外高压六氟化硫断路器产品详细说明:
LW36-72.5/126户外高压交流瓷柱式

使用环境条件
环境温度 -25~+40℃/-40~+40℃(耐寒型)
海拔高度 ≤2500m
空气湿度 月平均≯90%(25℃)
风 速 ≯35m/s
日照强度 ≤1000w/m2
地震裂度 8度
覆冰厚度 ≤10mm
污秽等级 Ⅲ级/Ⅳ级
最大日温差 25K

LW36-72.5户外高压六氟化硫断路器主要技术参数

序号

技   术   要   求

单位

数  值

数  值

1

额定电压

kV

72.5

126

2

额定频率

Hz

50

50

3

额定电流

A

3150

3150

4

额定断路器开断电流

kA

40

40

5

额定短路关合电流

kA

100

100

6

首开极系数



1.5

1.5

7

额定短时耐受电流

kA

40(4S)

40(4S)

8

额定峰值耐受电流

kA

100

100

9

近区故障开断电流

kA

36/30

36/30

10

额定失步开断电流

kA

10

10

11

额定短时工频耐受电压

kV

160(对地、相间)

230(对地、相间)

202(断口)

230+73(断口)

12

额定雷电冲击耐受电压(峰值)

kV

350(对地、相间)

550(对地、相间)

410(断口)

550+103(断口)

13

5min零表压工频耐受电压

kV

84

95

14

额定操作顺序



0-0.3s-C0-180s-C0

0-0.3s-C0-180s-C0

15

合闸时间

ms

75±8

75±8

16

分闸时间

ms

30±5

30±5

17

全开断时间



≤3周波

≤3周波

18

SF6气体压力(20℃)

MPa

0.6/0.55/0.5

0.6/0.55/0.5

19

SF6气体年漏气率

%

≤0.5

≤0.5

20

所配操动机构



CT30弹簧操动机构

CT30弹簧操动机构

21

接线端子水平纵向拉力

N

1250

1250

22

接线端子水平横向拉力

N

750

750

23

接线端子垂直方向拉力

N

1000

1000

LW36-72.5户外高压六氟化硫断路器
