MSB系列电磁起动器产品详细说明：

用途
MSB系列电磁起动器用于AC50-60Hz电路中起动或停止以及对电动机过载或断相进行保护。

MSB系列电磁起动器特点

供远记直接控制三相电动机用。
金属防护外壳，带通断和复位按钮。
结构新颖，安装方便。
外表尺寸相同，体积小。
重量轻（0.9千克） 用途
MSB系列电磁起动器用于AC50-60Hz电路中起动或停止以及对电动机过载或断相进行保护。
特点
供远记直接控制三相电动机用。
金属防护外壳，带通断和复位按钮。
结构新颖，安装方便。
外表尺寸相同，体积小。
重量轻（0.9千克）

MSB系列电磁起动器技术参数

型号	MSB9		MSB12		MSB16		MSB37	MSB45
基本规格代码	9		12		16		37	45
所配继电器型号	T16	T25	T16	T25	T16	Y25	T45	T45
额定控制电源电压	交流50Hz:AC48V、AC110V、AC127V、AC220V、AC380V
热元件整定电流范围A	0.11~0.16	0.10~0.16	7.50~11.0	7.50~11.0	12.0~17.6	13.0~19.0	0.28~0.40	30.0~45.0
	0.14~0.21	0.16~0.25	9.00~13.0	10.0~14.0	-	-	0.35~0.52	-
	0.19~0.29	0.25~0.40	-	-	-	-	0.45~0.63	-
	0.27~0.40	0.40~0.63	-	-	-	-	0.55~0.83	-
	0.35~0.52	0.63~1.00	-	-	-	-	0.70~1.00	-
	0.42~0.63	1.00~1.40	-	-	-	-	0.86~1.30	-
	0.55~0.83	1.30~1.80	-	-	-	-	1.10~1.60	-
	0.70~1.00	1.70~2.40	-	-	-	-	1.40~2.10	-
	0.90~1.30	2.20~3.10	-	-	-	-	1.80~2.50	-
	1.10~1.50	2.80~4.00	-	-	-	-	2.20~3.30	-
	1.30~1.80	3.50~5.00	-	-	-	-	2.80~4.00	-
	1.50~2.10	4.50~6.50	-	-	-	-	3.50~5.20	-
	1.70~2.40	6.00~8.50	-	-	-	-	4.50~6.30	-
	2.10~3.00	-	-	-	-	-	5.50~8.30	-
	2.70~4.00	-	-	-	-	-	7.00~10.0	-
	3.00~4.50	-	-	-	-	-	8.60~13.0	-
	4.00~6.00	-	-	-	-	-	11.0~16.0	-
	5.20~7.50	-	-	-	-	-	14.0~21.0	-
	6.30~9.00	-	-	-	-	-	18.0~27.0	-
	-	-	-	-	-	-	25.0~35.0

	T16	T45	控制功率AC/AC3/AC4(KW)
			220V	380V	500V	660V
MSB 9	●		2.2	4	3	3
MSB 12	●		3	5.5	4	4
MSB 16	●	●	4	7.5	5.5	5.5
MSB 37		●	10	18.5	18.5	18.5
MSB 45			13	22	22	22

MSB系列电磁起动器保护特性

整定电流倍数	动作时间	试验条件
1.05	>2h	冷态
1.2	<2h	热态

外形及安装尺寸

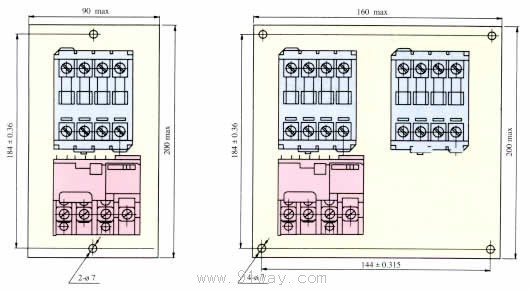

MSB9-MSB16开启式电磁起动器和可逆电磁起动器

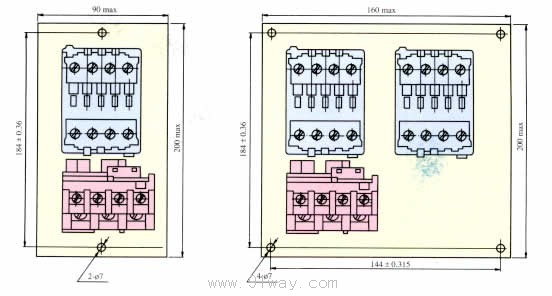

MSB25开启式电磁起动器和可逆电磁起动器

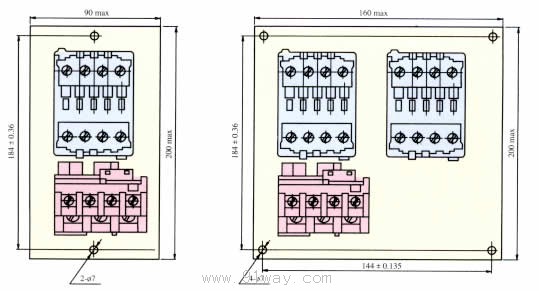

MSB30开启式电磁起动器和可逆电磁起动器

MSB37-MSB85开启式电磁起动器和可逆电磁起动器

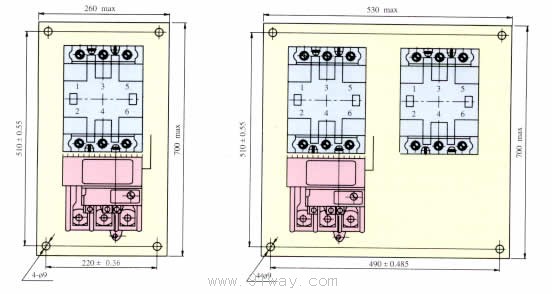

MSB105-MSB370开启式电磁起动器和可逆电磁起动器

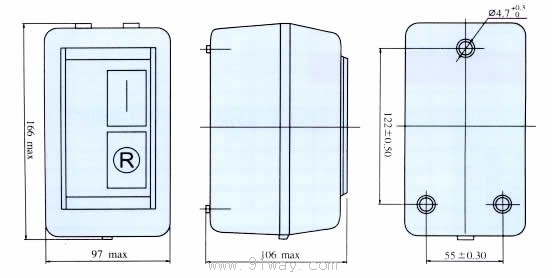

MSB9-MSB16带防护外壳电磁起动器外形尺寸图
