LBZ(W)-10型户外干式电流互感器技术参数

LBZ(W)-10型户外干式电流互感器为单变比和双变比，双变比在一次进行换接，以满足电网不同容量的需求。
1、额定绝缘水平：12/42/75kV；
2、负荷的功率因数：COSΦ=0.8（滞后）；
3、额定一次电流：单变比型一次电流为20~600A、双变比一次电流为2×5-2×300A。额定二次电流5A、1A。
4、表面爬电距离：满足Ⅱ级污秽地区；
5、产品标准：GB1208-1997《电流互感器》；
6、仪表保安系数：FS≤10；
7、环境温度：最低温度-30℃，最高温度40℃，日平均温度不超过30℃
8、主要技术参数见下表：

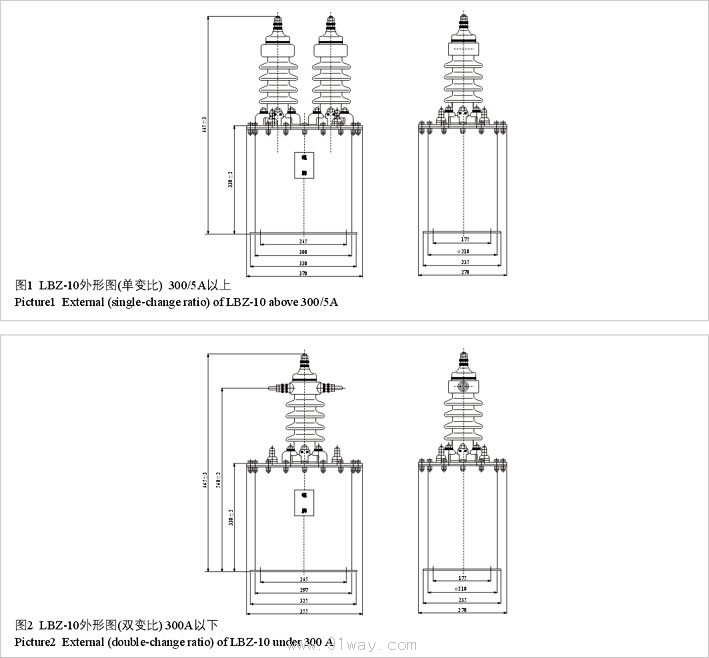

LBZ(W)-10型户外干式电流互感器外形及安装尺寸
