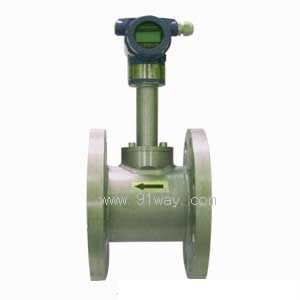

KQ-TGF数显靶式流量计产品详细说明：

一、概述:

1、产品种类及适用领域：
KQ-TGF型系列数显靶式流量计是在传统靶式流量计测量原理的基础上，充分利用其最优秀的特点，结合新型传感器技术和现代数字技术上研制、开发而成的全新型力感应靶式流量计，它既具有传统靶式、孔板、涡街等流量计无可动部件的特点，同时又具有与容积式流量计相媲美的测量准确度，加之其特有的抗干扰，抗杂质性能，轻便又可靠的特点，广泛使用于石油、化工、能源、食品、环保、水利等各个领域。从其使用后的效果上看，KQ-TGF型流量计具有极为广阔的适用性，即：
·适用于各种管径，从Φ15～Φ2000mm 至更大。
·适用于高低温介质：从-196℃～+450℃。
·适用于高压力工况：从0～42Mpa（表压）。

2、KQ-TGF数显靶式流量计特点：
·能准确测量各种常温、高温、低温工况下的液体、气体、蒸汽，粘稠介质及各种流体介质的流量。
·灵敏度极高，能测量超小流量，其可测量低流速为0.08m/s。
·无可动部件，使用安全可靠。
·计量准确，精度高，总量测量可达0.2%。
·测量范围宽，最大测量范围可达1∶30。
·重复性好，一般为0.1～0.08%，测量快速。
·压力损失小，仅为标准孔板的1/2△P 左右。
·可采用干式标定方法，即法码挂重法。
·可根据实际需要更换靶板来改变测量流量范围。
·能在线直读示值，又能运传发信。
·安装简单方便，极易维护。

二、技术参数及指标
被测介质： 液体；气体；蒸汽
公称口径管道式：15~300mm 夹装式：15~600mm 插入式：100~2000mm
公称压力：0.6~42MPa
介质温度： -20℃~70℃（常温型）； -196℃~+450℃（高低温型）
精确度： ±0.2% ，±0.5%， ±1.0%， ±1.5%， ±2.5%
范围度： 1：3 ， 1：5 ， 1：10 ， 1：10（气体） ，1：10（蒸汽）
补偿型式：温度补偿；压力补偿
重复性： 0.1%~0.08%
供电电源：机内置3.6V锂电池；外供电源24VDC；220VAC（仅用于分体数码管显示）
输出形式：现场显示读值；4~20mA（两线制）；脉冲；0~10V；RS232/RS485（可选）
测量管材料：碳钢；304；316L；亦可根据用户要求提供
防爆标志：本安型（ExiallCT4）隔爆型（ExiallBT4）
防护等级： IP65；IP67
注：流量计法兰规格执行GB/T9115.1~9115.4-2000 系列标准，管道式可根据用户需要生产DN6、DN8、DN10等小口径流量计。

三、产品分类形式
1、类别：
·液体流量计：常温及高温
·气体流量计：普通常温及高温
·蒸汽流量计：饱和蒸汽及过热蒸汽
２、形式及相应规格
·管道式：管道螺纹式，相应规格DN15～DN80（mm）
·管道法兰式：相应规格DN15～DN300（mm）
·夹装式：相应规格 DN15～DN600（mm）
·插入式：相应规格 DN100～DN2000（mm）
插入式分固定式、可伸缩在线可拆装式
四、产品选型表
型号说明
KQ-TGF靶式流量计
安装
方式2法兰卡装式
3法兰连接式
4管道对焊式
5螺纹连接式
6固定插入式
7球阀插入式
测量介质Y液体
Q气体
Z蒸汽
代号公称口径
公称通径-X为管道公称通径，单位为mm
输出信号-2脉冲频率信号
-3电池供电现场显示
-4两线制4 ~ 20mA信号
-5两线制4 ~ 20mA信号带HART通
-6RS485通讯输出
-7MODBUS通讯协议
介质温度2-80℃～0℃
30℃～80℃
480℃～250℃
5250℃～450℃
介质压力21.6 Mpa
32.5 Mpa
44.0 Mpa
56.4 Mpa
6更高压力规格（最高可达42 Mpa）
补偿类型-P一体化压力补偿型
-T一体化温度补偿型
-PT一体化温度、压力补偿型
其他类型F分体式
N耐腐蚀型
J夹套保温型
G隔爆型
B本安防爆型
