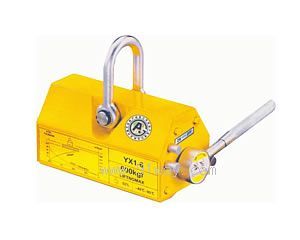

产品名称: YX1系列强力永磁吸盘
型号规格: YX1系列强力永磁吸盘
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 电磁吸盘
分栏标签
参考价格: 厂价直销
产品品牌: 大洲
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
YX1系列强力永磁吸盘产品详细说明:

YX1系列强力永磁吸盘主要在吊装过程中用于吸持板块状或圆柱形铁磁性材料的工件,具有结构轻巧,操作方便,吸持力强,安全可靠等特点,有助于改进装卸搬运作业的工作条件,提高其劳动生产率,因此在工厂、码头、仓库和交通运输行业中,已广泛地用作为吊装工具。

YX1永磁吸盘主要技术参数图如下:

型号
额定起重力(KG)
外形尺寸
最大拉脱力
重量
块状工件
圆柱形工件
L
B
H
R
YX1-100
100
45
94
72
76
145
350
3
YX1-200
200
90
145
75
85
150
700
6
YX1-400
400
180
169
94
106
180
1400
11
YX1-600
600
270
218
115
115
230
2200
25
YX1-1000
1000
450
270
145
147
280
3000
42
YX1-1500
1500
675
340
145
150
330
4500
52
YX1-2000
2000
900
340
160
165
450
6000
70
YX1-3000
3000
1350
480
185
185
510
9000
120
YX1-5000
5000
/
580
326
275
950
13000
280


a.吊重能力及钢材厚度换算表


钢材厚度
负载能力之比率
mm
inch
YX1-3t
YX1-2t
YX1-1t
YX1-0.6t
YX1-0.3t
YX1-0.1t
T1
Up60
Up2.36
100%
100%

100%


100%


100%



100%
T2
55
2.16
95%
T3
50
1.97
90%
95%
T4
45
1.77
85%
90%
T5
40
1.57
80%
85%
T6
35
1.38
70%
75%
90%
T7
30
1.18
60%
65%
80%
T8
25
0.98
50%
55%
70%
90%
T9
20
0.79
40%
45%
60%
75%
90%
T10
15
0.59
30%
35%
50%
60%
70%
T11
10
0.39
20%
25%
35%
45%
50%
70%
T12
5
0.20
10%
15%
20%
25%
30%
40%


b. 钢材平面粗糙度(FX)、钢材之材质种类(MX)与吊装能力换算参考表:

F1     1.6μm 125%
F2     6.3μm 100%
F3     12.6% 90%
F4     80%

M1
低炭钢 Low carbon steel 100%
M2
中炭钢 Inside carbon steel 95%
M3
高炭钢 High carbon steel 85%
M4
低合金钢 Low metal alloy steel 75%
M5
铸铁 Cast iron 60%


吊重范围换算公式———(T*F*M*磁盘的吊重能力)
钢材条件:T8,F1及M2
90%*125%*85%*600kg(Qz-0.6)=573KG
以上图表为参考值,额定起重×3.5倍,本永磁吊装器的吊重能力标示为测试吸力之1/3.5。如LS-1的吊重能力为3000kg。

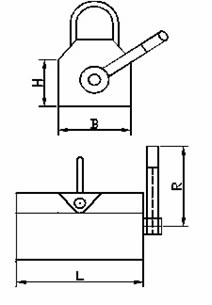

YX1系列强力永磁吸盘外形尺寸
YX1系列强力永磁吸盘

YX1系列强力永磁吸盘
