产品名称：

YX2系列自动永磁吊装器

型号规格：

放大图片

产品类别：

常规产品 -- 低压电器 -- 电磁吸盘

参考价格：

厂价直销

产品品牌：

大洲

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

YX2系列自动永磁吊装器产品详细说明：

YX2系列自动永磁吊装器主要在造船厂、铆焊厂、钢结构件厂、仓库、车间、货场等与各种起重设备配套使用中吸持板块状铁磁性材料或工件，既可单台使用，又可多台组合吸运大而长的铁磁性材料的工件。可在货场、钢板预处理生产线、钢板切割线等场合代替电磁铁吊运钢板。该产品具有结构轻巧、操作方便、吸持力强、不耗电和安全可靠等特点，有助于改进装卸搬运作业的工作条件，提高其劳动生产率。作为一种高效、安全、节能的新型吊装工具，已广泛应用于造船、工程机械、模具制造等行业中。

YX2 系列自动永磁吊装器参数

型号参数		YX2-1000	YX2-1500	YX2-2000	YX2-3000	YX2-5000
外形尺寸	A(mm)	510	665	680	770	920
	B(mm)	210	210	320	360	420
	C(mm)	580	735	750	850	1000
	D(mm)	390	390	500	500	580
	H(mm)	380	380	420	510	600
净重（kg）		160	195	250	320	450
测试最大拉脱力		4000	5000	7000	9000	12500

安吊重范围

型号	钢板额定吊重能力	钢板最小厚度需求(mm)	最大工件长度(mm)	试验最大拉脱力（kg）	自重 (kg)	安全系数
YX2-1000	1000	10	3000	4000	160	X4
YX2-1500	1500	10	3000	5000	195	X4
YX2-2000	2000	10	3000	7000	250	X3.5
YX2-3000	3000	15	4000	9000	320
YX2-5000	5000	20	4000	12500	450

本自动永磁吊装器的吊重能力会因下列因素改变其能力能力：钢材厚度、平面的粗糙度、材质种类及永磁吊装器与钢材是否清除干净。（请参考下列图表及换算公式）

吊重能力及钢材厚度换算表

Tx	钢材厚度		负载能力之比率
Tx	mm	inch	YX2-20	YX2-10	YX2-5	YX2-3	YX2-2	YX2-1
T1	Up60	Up2.36	100%	100%	100%	100%	100%	100%
T2	55	2.16″	90%	100%
T3	50	1.97″	80%	90%
T4	45	1.77″	70%	80%	95%
T5	40	1.57″	60%	70%	85%	95%
T6	35	1.38″	40%	60%	80%	85%	95%
T7	30	1.18″	20%	40%	70%	75%	85%
T8	25	0.98″	10%	20%	50%	65%	75%	90%
T9	20	0.79″	/	10%	30%	45%	65%	80%
T10	15	0.59″	/	/	10%	220%	45%	65%
T11	10	0.39″	/	/	/	10%	20%	40%
T12	5	0.20	/	/	/	/	10%	20%

b. 钢材平面粗糙度（FX）、钢材之材质种类（MX）与吊装能力换算参考表：
F1 1.6um125%
F2 6.3um100%
F3 12.6um90%
F4 ~80%

M1低碳钢 125%
M2中碳钢 100%
M3高碳钢 90%
M4低合金钢 80%
M4铸铁 60%

安全吊装范围换算公式——（Tx*Fx*Mx*额定吊装量Kg）
范例：
钢材条件：T8，F1，M3 1000kg（LS2-1）
90%×125%×85%×1000=744kg
以上图表为参考值，安全系数×3.5倍,本永磁吊装器的吊重能力标示为测试吸力的1/4。如LS2-1的吊重能力为1000kg，但其实际测试吸力为大于4000kg。（大的安全系数，为考虑及确保使用的安全因素）如欲吊的钢材超出上述吊重范围，请于吊离钢材前先测试，无安全之虑后再行使用

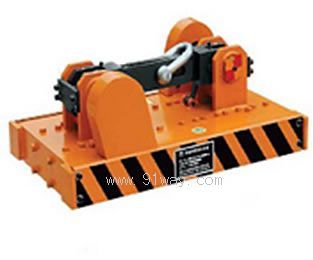

YX2系列自动永磁吊装器

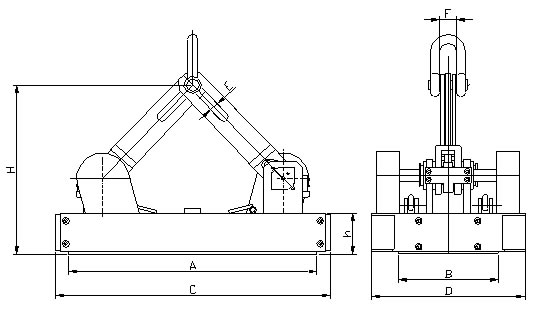

YX2系列自动永磁吊装器（示意图）
